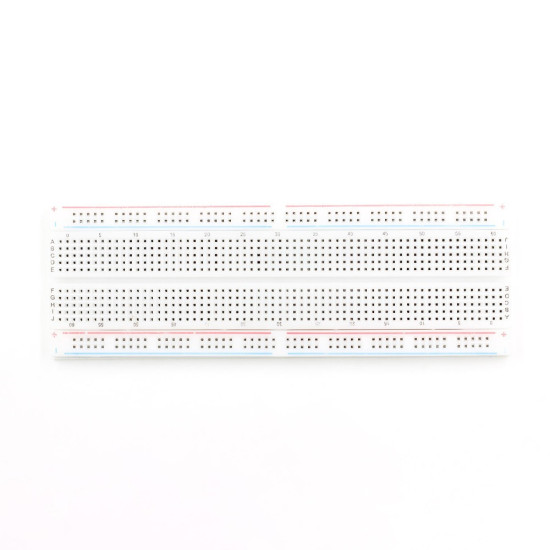

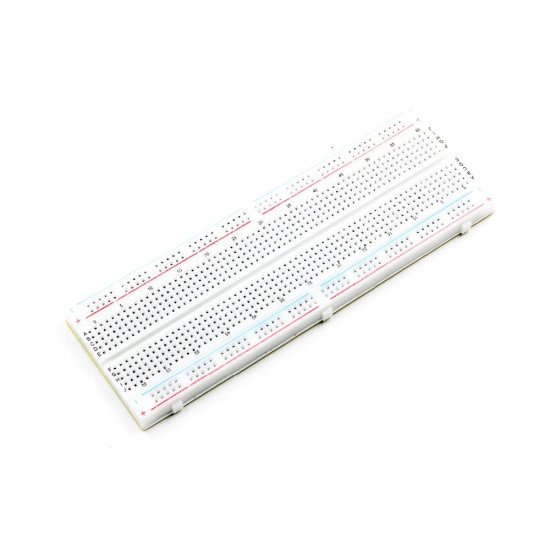

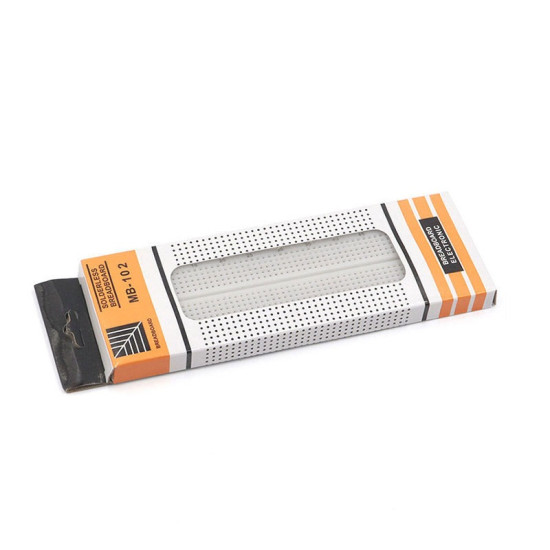

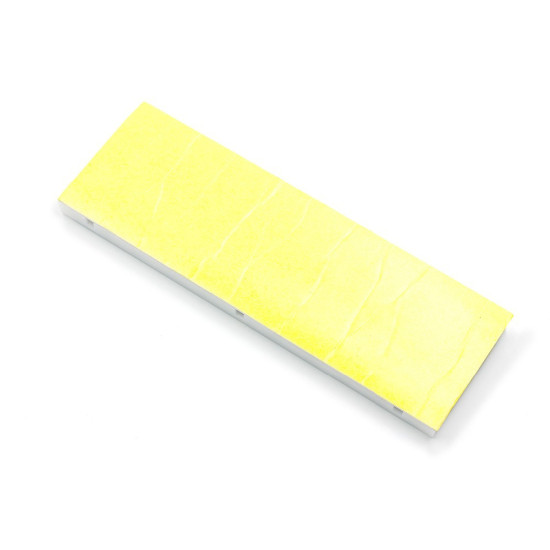

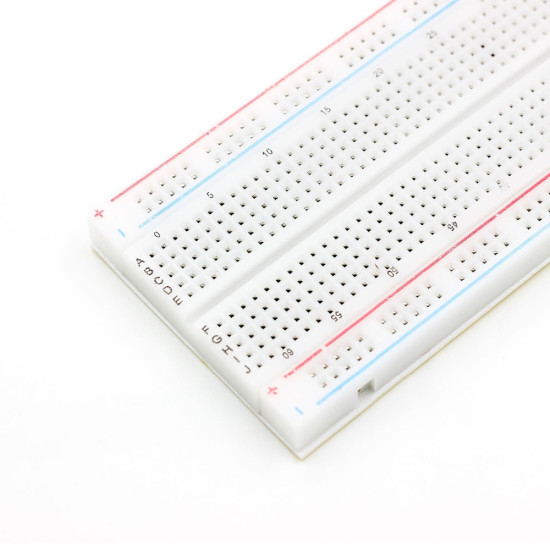

Breadboard MB-102 830 lỗ
Breadboard MB-102 830 lỗ
- Hàng trong kho: 208
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 301
- Vị trí: 6C
Số lượng đã bán: 3865
Lượt xem: 584
37.800đ
Giá chưa bao gồm VAT: 35.000đ
1. Giới thiệu tổng quan
Breadboard MB-102 830 lỗ là loại test board cao cấp được làm từ chất liệu nhựa trong suốt và board đồng chất lượng cao, giúp người dùng dễ dàng quan sát kết cấu bên trong. Sản phẩm là công cụ không thể thiếu trong học tập, nghiên cứu điện tử và phát triển nguyên mẫu mạch điện tử mà không cần hàn.
2. Thông số kỹ thuật
- Model: Breadboard MB-102
- Số lỗ: 830 lỗ (630 lỗ tie-point terminal strip, 200 lỗ tie-point distribution strip)
- Chất liệu đế: Nhựa trong suốt cao cấp, cách điện tốt
- Chất liệu kẹp tiếp xúc: Hợp kim phốt pho đồng mạ niken, chống oxy hóa
- Điện áp/Dòng điện tối đa: 300V / 3-5A
- Kích thước: 16.5 x 5.5 x 0.85 cm
3. Ứng dụng
- Thiết kế, lắp ráp và thử nghiệm mạch điện tử nguyên mẫu (prototype)
- Học tập môn điện tử, vi điều khiển cho học sinh, sinh viên
- Sử dụng cùng Arduino, Raspberry Pi và các module cảm biến
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) và dây cắm breadboard (jumper wire).
- Thao tác: Chuyển đồng hồ VOM về chế độ đo thông mạch (Continuity). Tiến hành đo giữa các điểm tiếp xúc trong cùng một hàng ngang (5 lỗ) hoặc dọc theo thanh nguồn để kiểm tra độ tiếp xúc điện.
- Kết quả: Đồng hồ phát ra tiếng kêu "bíp" hoặc hiển thị điện trở gần bằng 0 ohm, chứng tỏ các điểm tiếp xúc tốt và đàn hồi ổn định.
* Lưu ý an toàn: Không cấp nguồn điện áp quá cao (trên 300V) hoặc dòng điện vượt quá giới hạn chịu tải của lò xo tiếp xúc để tránh làm biến dạng hoặc cháy nổ breadboard.
