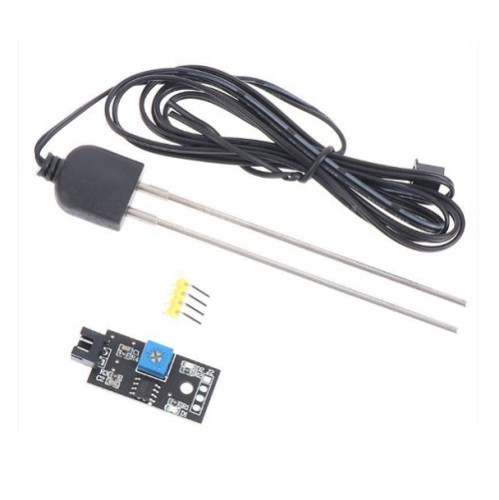

Cảm biến độ ẩm đất đầu dò chống ăn mòn

Thẻ: cảm biến độ ẩm đất , cam bien do am dat , đầu dò chống ăn mòn , dau do chong an mon , cảm biến độ ẩm đất lm393 , cam bien do am dat lm393 , tưới cây tự động , tuoi cay tu dong , 1G4

Hàng trong kho: 46
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 2076
Vị trí: 1G4

Số lượng đã bán: 33

0 đánh giá - Viết đánh giá

97.200đ

Giá chưa bao gồm VAT: 90.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến độ ẩm đất đầu dò chống ăn mòn là thiết bị đo độ ẩm chuyên dụng, mang lại độ ổn định cao vượt trội so với các loại đầu dò PCB thông thường. Cảm biến tích hợp mạch so sánh LM393, hỗ trợ trả về cả tín hiệu Analog và Digital, giúp dễ dàng tích hợp vào các hệ thống tự động hóa.

2. Thông số kỹ thuật

Điện áp hoạt động: 3.3 ~ 12VDC
Đầu dò: Thiết kế chống ăn mòn chuyên dụng cho độ bền cao
Tín hiệu đầu ra: Analog (theo điện áp cấp nguồn) và Digital (High/Low)
Điều chỉnh độ ẩm: Biến trở tích hợp trên mạch so sánh LM393
Chiều dài dây cảm biến: 1 mét
Kích thước mạch PCB: 3.6 x 1.5 cm

3. Ứng dụng

Mô hình tưới cây tự động
Hệ thống vườn thông minh (Smart Garden)
Giám sát độ ẩm đất trong nông nghiệp
Các dự án nghiên cứu về sinh thái và đất đai

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp 3.3~12VDC, đồng hồ vạn năng (VOM) hoặc mạch Arduino, một cốc nước.
Thao tác: Cấp nguồn cho chân VCC và GND. Nhúng đầu dò vào nước hoặc đất ẩm, quan sát sự thay đổi điện áp tại chân AO hoặc trạng thái đèn LED/chân DO.
Kết quả: Khi độ ẩm thay đổi (nhúng nước), giá trị điện áp ở chân AO thay đổi tương ứng và trạng thái logic ở chân DO chuyển đổi khi vượt ngưỡng biến trở.

* Lưu ý an toàn: Không cấp nguồn vượt quá giới hạn 12VDC để tránh làm hỏng IC LM393 và mạch so sánh.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 5V hoặc 3.3V Arduino
GND nối với GND Arduino
AO nối với A0 (Chân Analog Arduino)
DO nối với D2 (Chân Digital Arduino - tùy chọn)

C/C++ (Arduino/ESP)

const int analogPin = A0;
const int digitalPin = 2;

void setup() {
  Serial.begin(9600);
  pinMode(digitalPin, INPUT);
}

void loop() {
  int analogValue = analogRead(analogPin);
  int digitalValue = digitalRead(digitalPin);

  Serial.print("Gia tri Analog: ");
  Serial.print(analogValue);
  Serial.print(" | Trang thai Digital: ");
  Serial.println(digitalValue);

  delay(1000);
}
