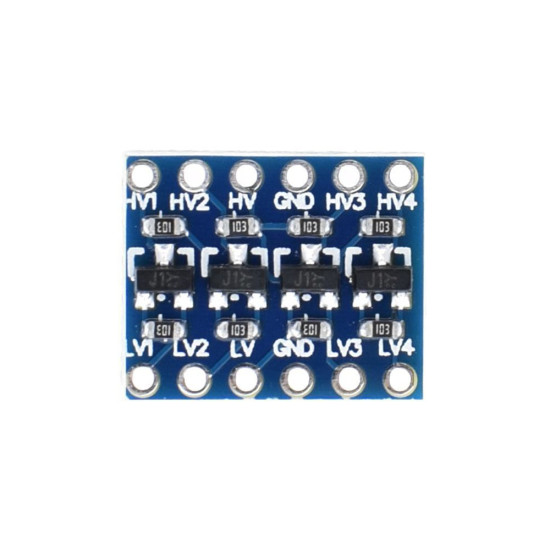

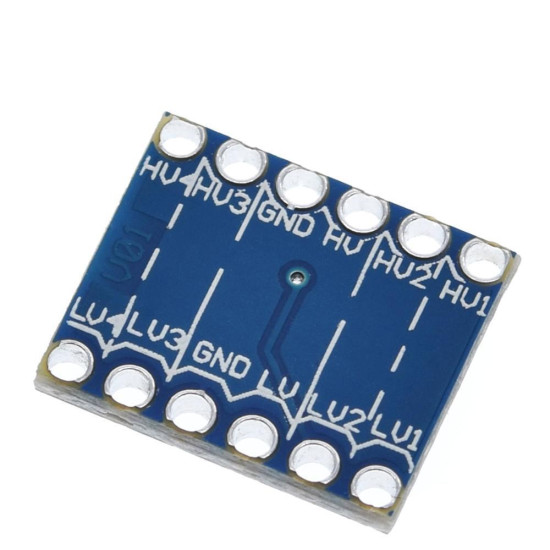

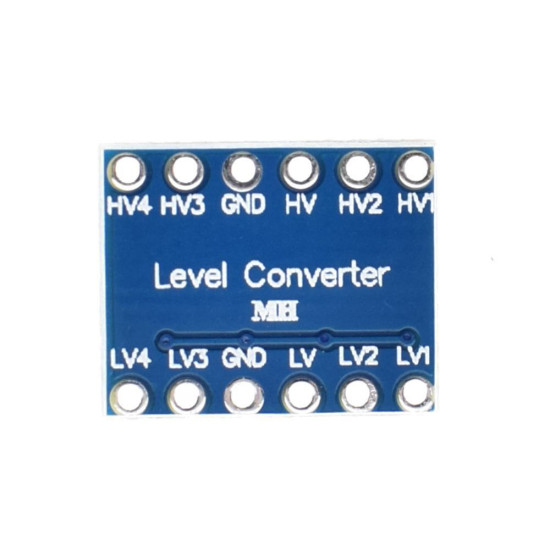

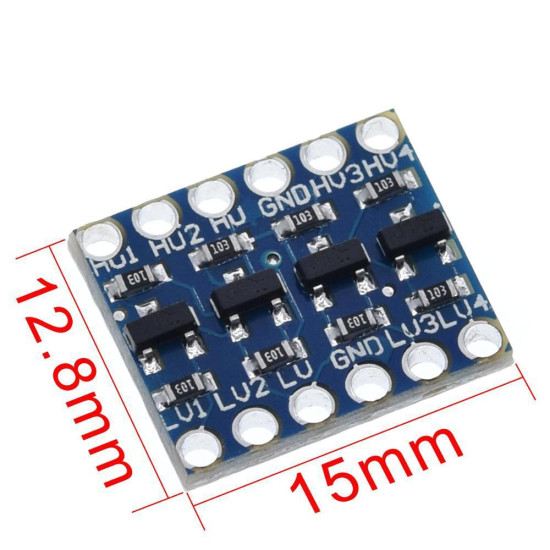

Mạch chuyển mức tín hiệu 4 kênh

Thẻ: mạch chuyển mức tín hiệu 4 kênh , mach chuyen muc tin hieu 4 kenh , module chuyển đổi mức điện áp , module chuyen doi muc dien ap , chuyển mức 3.3v 5v , chuyen muc 3.3v 5v , mạch dịch mức logic , mach dich muc logic , 1B36

Mạch chuyển mức tín hiệu 4 kênh

Hàng trong kho: 57
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1201
Vị trí: 1B36

Số lượng đã bán: 111

1 đánh giá - Viết đánh giá

5.400đ

Giá chưa bao gồm VAT: 5.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Mạch chuyển mức tín hiệu 4 kênh là giải pháp hoàn hảo để kết nối các vi điều khiển hoặc thiết bị hoạt động ở các mức điện áp khác nhau (như 3.3V và 5V). Mạch sử dụng FET tốc độ cao hỗ trợ tốc độ truyền dữ liệu tối đa lên đến 28800bps, đảm bảo tín hiệu luôn ổn định và chính xác trong các ứng dụng giao tiếp.

2. Thông số kỹ thuật

Số kênh: 4 kênh chuyển đổi mức tín hiệu độc lập
Tốc độ hỗ trợ: Tối đa 28800bps
Giao tiếp tương thích: UART, I2C, SPI, và các chuẩn giao tiếp số khác
Điện áp hoạt động: Hỗ trợ chuyển đổi linh hoạt giữa các mức điện áp (3.3V sang 5V và ngược lại)

3. Ứng dụng

Giao tiếp giữa vi điều khiển 3.3V (ESP8266, ESP32, STM32) với cảm biến hoặc module 5V
Chuyển đổi mức điện áp cho bus I2C trong các hệ thống nhúng
Ứng dụng trong giao tiếp UART giữa máy tính/module GPS (5V) và vi điều khiển đời mới (3.3V)

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ VOM, nguồn cấp 3.3V và 5V, mạch chuyển mức tín hiệu 4 kênh.
Thao tác: Cấp nguồn HV (High Voltage) 5V và LV (Low Voltage) 3.3V cùng chân GND chung. Dùng nguồn phát xung hoặc tín hiệu mức cao 3.3V đưa vào chân LVx, đo kiểm tra đầu ra tại chân HVx xem đã được nâng lên mức 5V hay chưa.
Kết quả: Tín hiệu đầu ra thay đổi đồng bộ theo đầu vào và đạt đúng mức điện áp của phía bên kia.

* Lưu ý an toàn: Đảm bảo cấp đúng cực nguồn điện (HV, LV, GND) trước khi kết nối tín hiệu để tránh làm hư hỏng FET trên mạch.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

HV nối với Nguồn 5V
LV nối với Nguồn 3.3V
GND nối với GND chung
LV1 - LV4 nối với Chân tín hiệu vi điều khiển 3.3V (như Arduino Nano/ESP32)
HV1 - HV4 nối với Chân tín hiệu thiết bị 5V

C/C++ (Arduino/ESP)

void setup() {
  Serial.begin(9600); // Khởi tạo Serial tốc độ nằm trong giới hạn hỗ trợ
}

void loop() {
  Serial.println("Dang kiem tra mach chuyen muc 4 kenh...");
  delay(1000);
}
