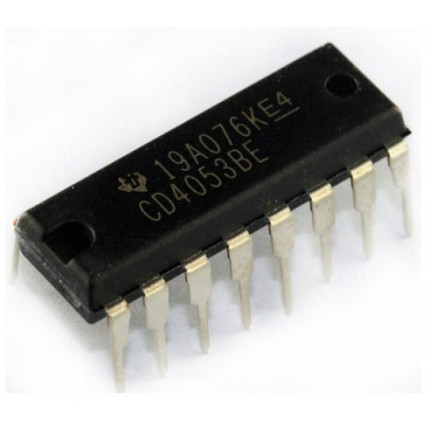

4053

Thẻ: ic 4053 , ic 4053 , analog multiplexer , analog multiplexer , demultiplexer , demultiplexer , ic 40xx , linh kiện cmos , 3U4

4053

Hàng trong kho: 45
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 179
Vị trí: 3U4

Số lượng đã bán: 6

1 đánh giá - Viết đánh giá

7.560đ

Giá chưa bao gồm VAT: 7.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

IC 4053 thuộc dòng họ logic CMOS 40xx, là một mạch multiplexer/demultiplexer tương tự 3 kênh (Triple 2-channel analog multiplexer/demultiplexer). Sản phẩm cho phép chuyển mạch linh hoạt các tín hiệu số hoặc tương tự với điện áp thấp và cao, ứng dụng rộng rãi trong mạch điều khiển tín hiệu, chuyển đổi kênh audio và video.

2. Thông số kỹ thuật

Loại linh kiện: IC Analog Multiplexer / Demultiplexer
Số kênh: 3 kênh độc lập (Triple 2-to-1 multiplexer)
Điện áp hoạt động (VDD): 3V đến 15V (hoặc tới 20V tùy chuẩn dòng)
Điện áp đầu vào tương tự (VEE - VDD): Lên đến 20V
Nhiệt độ hoạt động: -55°C đến +125°C
Kiểu chân: DIP16 hoặc SOP16

3. Ứng dụng

Chuyển mạch tín hiệu tương tự và kỹ thuật số trong thiết bị âm thanh, hình ảnh
Mạch lấy mẫu và giữ (Sample and hold)
Hệ thống thu thập dữ liệu đa kênh
Điều khiển tự động và ứng dụng vi điều khiển

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp DC (5V hoặc 10V), và breadboard.
Thao tác: Cấp nguồn VDD và chân VEE (nối GND nếu dùng đơn nguồn). Đưa mức logic điều khiển lên mức cao hoặc thấp để thay đổi trạng thái chuyển mạch, sau đó đo thông mạch giữa chân đầu vào và đầu ra tương ứng.
Kết quả: Trở kháng giữa chân chung (COMMON) và chân kênh được chọn ở mức thấp (vài trăm ohm trở xuống), kênh không chọn ở trạng thái ngắt (trở kháng rất cao).

* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn cho phép (VDD tối đa thường là 15V-20V) và tuân thủ nguyên tắc chống tĩnh điện (ESD) khi thao tác với IC CMOS.
