4068
- Hàng trong kho: 60
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 182
- Vị trí: 3U6
Số lượng đã bán: 0
Lượt xem: 222
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan

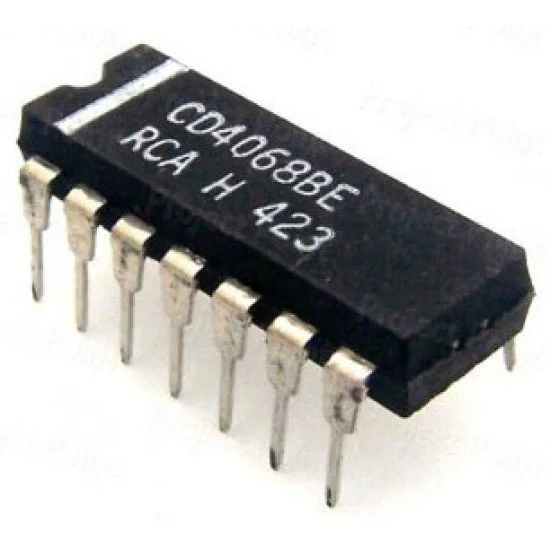

IC 4068 là mạch tích hợp thuộc dòng logic CMOS 40xx, chứa một cổng logic 8 ngõ vào NAND/AND hiệu suất cao. Linh kiện này được ứng dụng rộng rãi trong các hệ thống xử lý tín hiệu số, mạch giải mã địa chỉ và điều khiển logic nhờ ưu điểm tiêu thụ điện năng cực thấp và dải điện áp hoạt động rộng.
2. Thông số kỹ thuật
- Loại linh kiện: Cổng logic 8-Input NAND/AND Gate (IC số)
- Họ logic: CMOS 4000 series (CD4068)
- Điện áp hoạt động: 3V đến 18V DC
- Dòng điện ngõ ra tiêu chuẩn: ± 6.8 mA
- Nhiệt độ hoạt động: -55°C đến +125°C
- Kiểu chân: DIP-14 hoặc SOIC-14
3. Ứng dụng
- Mạch giải mã địa chỉ và chọn chip trong hệ thống vi điều khiển
- Mạch logic tổ hợp kết hợp nhiều ngõ vào
- Hệ thống tự động hóa công nghiệp và thiết bị đo lường điện tử
- Mạch phát hiện trạng thái lỗi hoặc cảnh báo đa điều kiện
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp DC (5V - 12V), breadboard, điện trở kéo (pull-up/pull-down) và các LED hiển thị trạng thái ngõ ra.
- Thao tác: Cấp nguồn VDD (chân 14) và VSS (chân 7). Thiết lập các mức logic 0 hoặc 1 cho 8 chân ngõ vào (chân 1-5, 11-13). Quan sát trạng thái ngõ ra NAND (chân 10) và AND (chân 9).
- Kết quả: Ngõ ra NAND chỉ chuyển về mức thấp (0V) khi tất cả 8 ngõ vào đều ở mức cao (VCC). Nếu một ngõ vào ở mức thấp, ngõ ra NAND phải ở mức cao.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn 18V của họ CMOS và tuân thủ các nguyên tắc chống tĩnh điện (ESD) khi thao tác với linh kiện.
