1. Giới thiệu tổng quan

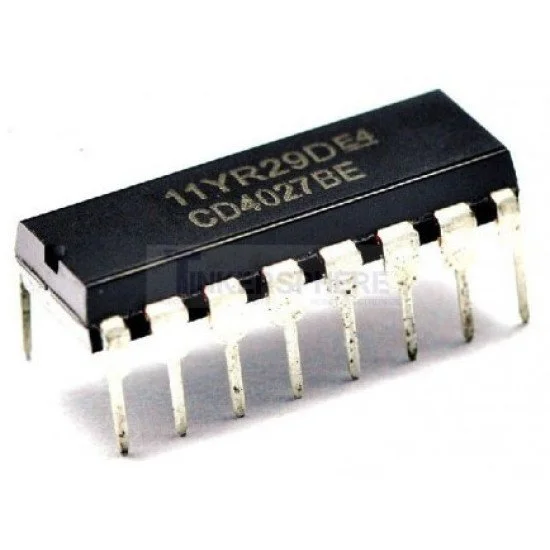

IC 4027 thuộc dòng logic CMOS 40xx, là một Dual J-K Master-Slave Flip-Flop tích hợp hai mạch lật độc lập. Linh kiện này chuyên dùng trong các hệ thống xử lý tín hiệu số, mạch đếm xung, mạch dịch và các ứng dụng lưu trữ trạng thái với ưu điểm tiêu thụ điện năng cực thấp và dải điện áp hoạt động rộng.

2. Thông số kỹ thuật

Loại linh kiện: Dual J-K Master-Slave Flip-Flop
Dòng sản phẩm: CMOS 4000 series (4027)
Điện áp hoạt động: 3V đến 18V
Dải nhiệt độ làm việc: -55°C đến +125°C
Kiểu chân: DIP-16 hoặc SOIC-16

3. Ứng dụng

Mạch đếm nhị phân và mạch chia tần số
Mạch ghi dịch (Shift Registers) và mạch điều khiển trạng thái
Hệ thống điều khiển logic tuần tự trong công nghiệp và điện tử dân dụng

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn điện DC (5V - 12V), đồng hồ VOM, breadboard, điện trở 10k và LED hiển thị.
Thao tác: Cấp nguồn VCC vào chân 16 và GND vào chân 8. Thiết lập các chân Set, Reset, J, K và cấp xung clock (CP) vào chân clock để quan sát trạng thái thay đổi ở ngõ ra Q và Q'.
Kết quả: Ngõ ra Q và Q' thay đổi trạng thái chính xác theo bảng chân lý của J-K Flip-Flop tương ứng với sườn xung kích hoạt.

* Lưu ý an toàn: Không cấp điện áp vượt quá 18V để tránh làm hỏng IC. Tuân thủ nguyên tắc chống tĩnh điện (ESD) khi thao tác với linh kiện CMOS.
