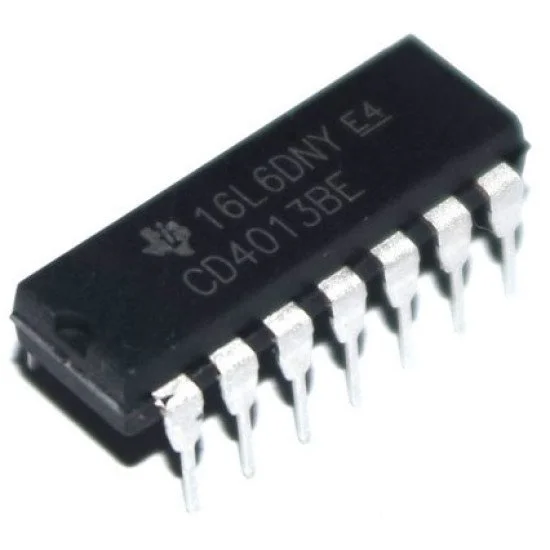

4013
- Hàng trong kho: 63
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 188
- Vị trí: 3V2
Số lượng đã bán: 92
Lượt xem: 265
6.480đ
Giá chưa bao gồm VAT: 6.000đ
1. Giới thiệu tổng quan
IC 4013 là một vi mạch tích hợp thuộc họ CMOS 4000, chứa hai mạch D-type flip-flop (chốt dữ liệu loại D) độc lập. Linh kiện này chuyên dùng trong các ứng dụng chuyển mạch, chia tần số, tạo dao động và mạch nhớ cơ bản nhờ độ ổn định cao và khả năng hoạt động ở dải điện áp rộng.
2. Thông số kỹ thuật
- Loại linh kiện: IC số CMOS
- Model: 4013 (Dual D-Type Flip-Flop)
- Dải điện áp hoạt động: 3V đến 18V
- Dòng điện đầu ra tối đa: ±6.8mA ở VDD = 10V
- Dải nhiệt độ hoạt động: -40°C đến +85°C
- Kiểu chân: DIP-14 hoặc SOP-14
3. Ứng dụng
- Mạch chia tần số (Frequency divider)
- Mạch nhớ tạm thời, thanh ghi dịch (Shift register)
- Mạch điều khiển bật/tắt thiết bị bằng một nút nhấn (Toggle switch / Flip-flop logic)
- Mạch tạo dao động và phát xung đồng hồ
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V - 12V, đồng hồ VOM, breadboard, điện trở 10k, một đèn LED và một nút nhấn.
- Thao tác: Cấp nguồn VDD (chân 14) và GND (chân 7). Thiết lập một Flip-flop (Set=0, Reset=0, Clock nhận xung từ nút nhấn, Data nối với chân Q đảo). Nhấn nút Clock để thay đổi trạng thái đầu ra Q (chân 1).
- Kết quả: Trạng thái đèn LED (nối ở chân Q) thay đổi trạng thái (bật/tắt) sau mỗi lần nhấn nút Clock, chứng tỏ IC hoạt động tốt.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn 18V của họ CMOS và tuân thủ các biện pháp chống tĩnh điện (ESD) khi hàn lắp.
