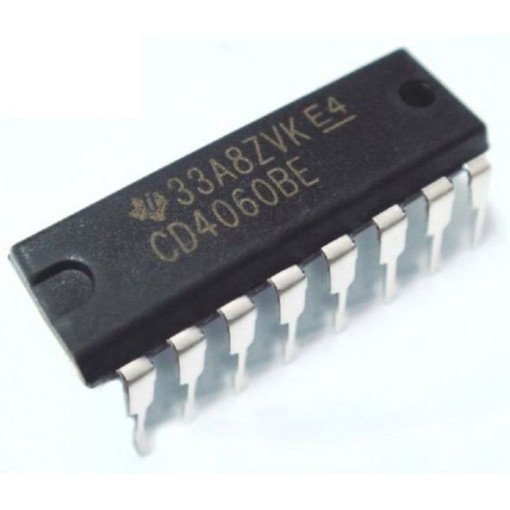

4060
- Hàng trong kho: 83
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 180
- Vị trí: 3U4
Số lượng đã bán: 13
Lượt xem: 212
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan
Sản phẩm IC 4060 thuộc dòng linh kiện họ 40xx là một IC đếm nhị phân 14 tầng kết hợp mạch dao động rất phổ biến trong các ứng dụng điện tử số. Linh kiện này cho phép tạo xung nhịp thời gian thực hoặc chia tần số chính xác cao, giúp tối ưu hóa thiết kế mạch điện tử của bạn.
2. Thông số kỹ thuật
- Loại linh kiện: IC đếm nhị phân 14 tầng / Bộ chia tần số
- Điện áp hoạt động: 3V đến 15V (hoặc lên đến 18V tùy theo hãng sản xuất)
- Dòng điện đầu ra: Tiêu chuẩn CMOS, tương thích với TTL
- Nhiệt độ hoạt động: -40°C đến +85°C
- Kiểu chân: DIP16 hoặc SOP16
3. Ứng dụng
- Làm mạch trễ thời gian (Timer), mạch định thời gian dài
- Mạch chia tần số xung nhịp trong các hệ thống số
- Ứng dụng trong các bộ tạo dao động RC hoặc tinh thể thạch anh
- Sử dụng trong các mạch điều khiển tự động và đồ án điện tử
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp DC (5V hoặc 12V), breadboard và điện trở, tụ điện tạo mạch dao động.
- Thao tác: Cấp nguồn VCC và GND cho IC. Thiết lập mạch dao động RC vào các chân tạo xung của IC, sau đó dùng VOM hoặc LED gắn vào các chân ngõ ra (Q) để quan sát sự thay đổi trạng thái mức logic.
- Kết quả: Các ngõ ra thay đổi trạng thái theo chu kỳ đếm nhị phân, LED nhấp nháy tuần tự theo tần số được chia từ mạch dao động.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn cho phép của IC (tối đa 18V) và chú ý đấu đúng cực nguồn VCC và GND để tránh làm hỏng linh kiện.
