4049

Thẻ: ic 4049 , ic 4049 cmos , ic so 4049 , hex inverting buffer , ic chuyen doi muc logic , linh kien cmos , ic số 4049 , linh kiện cmos , 3V6

4049

Hàng trong kho: 81
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 194
Vị trí: 3V6

Số lượng đã bán: 60

1 đánh giá - Viết đánh giá

7.560đ

Giá chưa bao gồm VAT: 7.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

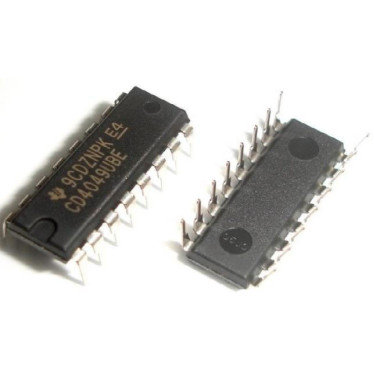

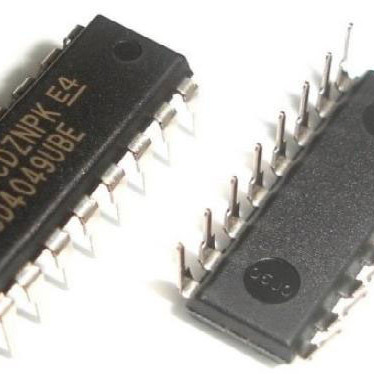

IC 4049 là một IC thuộc dòng logic CMOS 40xx, chuyên dụng làm bộ đệm đảo (Hex Inverting Buffer) hoặc bộ chuyển đổi mức điện áp logic. Sản phẩm nổi bật với khả năng chuyển đổi mức logic từ điện áp cao xuống điện áp thấp (High-to-Low Level Shifter) và cung cấp dòng ngõ ra lớn, phù hợp cho các ứng dụng giao tiếp vi điều khiển và xử lý tín hiệu số.

2. Thông số kỹ thuật

Loại linh kiện: IC số CMOS dòng 40xx (Hex Inverting Buffer / Converter)
Điện áp hoạt động (VDD): 3V đến 15V (hoặc lên đến 18V tùy chuẩn nhà sản xuất)
Điện áp ngõ vào tối đa (VI): Cho phép nhận điện áp ngõ vào vượt quá VDD (lên đến 15V khi VDD = 5V), lý tưởng cho chuyển đổi mức logic
Dòng ngõ ra (IO): Khả năng cung cấp dòng sink/source tốt hơn các IC CMOS chuẩn
Nhiệt độ hoạt động: -40°C đến +85°C
Kiểu chân: DIP-16 hoặc SOIC-16

3. Ứng dụng

Mạch chuyển đổi mức logic điện áp (Level Shifter) từ hệ thống 5V/12V sang 3.3V hoặc thấp hơn
Lọc nhiễu và đệm tín hiệu trong các hệ thống số
Mạch tạo dao động, mạch trễ (Timer/Oscillator circuits)
Giao tiếp giữa các vi điều khiển hoạt động ở điện áp khác nhau

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn DC 5V, đồng hồ VOM, điện trở kéo (pull-up/pull-down), testboard và IC 4049.
Thao tác: Cấp nguồn VDD (chân 1) và VSS/GND (chân 8). Nối một ngõ vào (ví dụ chân 3) qua điện trở lên nguồn (mức 1) hoặc xuống GND (mức 0), sau đó dùng đồng hồ VOM đo điện áp tại ngõ ra tương ứng (ví dụ chân 2).
Kết quả: Khi ngõ vào ở mức cao (High), ngõ ra phải chuyển về mức thấp (Low) và ngược lại, chứng tỏ bộ đệm đảo hoạt động tốt.

* Lưu ý an toàn: Tuân thủ đúng phân cực nguồn điện, tránh cấp quá áp vượt định mức (VDD tối đa 15V-18V) và chú ý các biện pháp chống tĩnh điện (ESD) khi thao tác với linh kiện CMOS.

ic 4049
