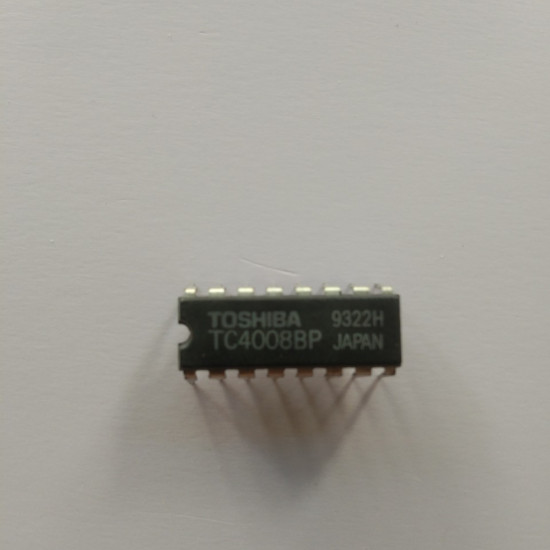

CD4008
- Hàng trong kho: 147
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2027
- Vị trí: 5B
Số lượng đã bán: 600
Lượt xem: 341
27.000đ
Giá chưa bao gồm VAT: 25.000đ
1. Giới thiệu tổng quan
IC CD4008 là mạch tích hợp thuộc họ CMOS, chuyên dùng làm bộ cộng nhị phân 4 bit (4-Bit Full Adder) có khả năng cộng các số nhị phân với ngõ vào nhớ và ngõ ra nhớ. Linh kiện nổi bật với đặc tính tiêu thụ công suất cực thấp, hoạt động ổn định trong dải điện áp rộng và khả năng chống nhiễu vượt trội.
2. Thông số kỹ thuật
- Loại linh kiện: IC Logic số (CMOS Family)
- Chức năng: Bộ cộng nhị phân toàn phần 4 bit (4-Bit Full Adder)
- Điện áp hoạt động (VDD): 3V đến 15V (hoặc chuẩn TTL 5V)
- Dòng điện ngõ ra: Tiêu chuẩn CMOS
- Nhiệt độ hoạt động: -40°C đến +85°C
- Kiểu chân: DIP-16 hoặc SOP-16
3. Ứng dụng
- Mạch tính toán số học trong các hệ thống vi xử lý đơn giản
- Thiết kế máy tính mini dạng mạch logic tổ hợp (ALU)
- Các bộ đếm, bộ cộng/trừ nhị phân trong học tập và nghiên cứu điện tử
- Mạch giải mã và xử lý tín hiệu số cơ bản
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn DC 5V, breadboard, các điện trở kéo và LED hiển thị ngõ ra.
- Thao tác: Cấp nguồn VDD (chân 16) và GND (chân 8). Kết nối các ngõ vào A (A1-A4) và B (B1-B4) qua các công tắc hoặc điện trở lên mức logic 0/1. Theo dõi các ngõ ra tổng (Sum) và ngõ ra nhớ (Carry Out - Cout).
- Kết quả: Các ngõ ra thay đổi trạng thái chính xác theo bảng chân trị của phép cộng nhị phân 4 bit khi thay đổi mức logic ở ngõ vào.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn cho phép của họ CMOS (tối đa 15V-18V) và tuân thủ nguyên tắc chống tĩnh điện (ESD) khi thao tác với IC.
