4040
- Hàng trong kho: 90
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 195
- Vị trí: 3V5
Số lượng đã bán: 3
Lượt xem: 202
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan

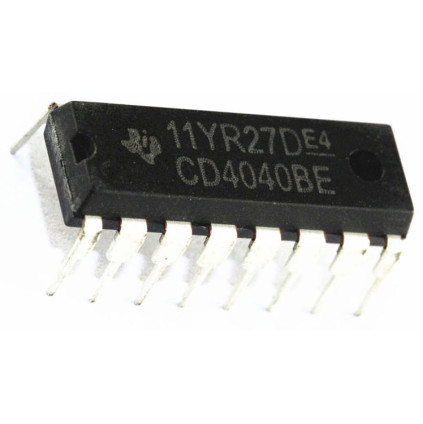

Sản phẩm 4040 (thuộc dòng IC logic chuẩn 40xx) là một IC thập phân đếm/chia tần (12-stage binary ripple counter) phổ biến trong các mạch điện tử số. IC này có khả năng thực hiện các chức năng đếm nhị phân tuần tự, chia tần số tín hiệu và điều khiển thời gian một cách chính xác và ổn định.
2. Thông số kỹ thuật
- Loại linh kiện: IC đếm nhị phân 12 tầng (12-Stage Binary Ripple Counter)
- Dải điện áp hoạt động: 3V đến 18V DC
- Dòng điện đầu ra: Tiêu chuẩn CMOS, tương thích TTL
- Nhiệt độ hoạt động: -40°C đến +85°C
- Kiểu chân: DIP-16 hoặc SOP-16
3. Ứng dụng
- Mạch đếm xung, chia tần số xung clock
- Mạch tạo trễ thời gian (Timer circuits)
- Hệ thống điều khiển tự động và mạch logic tuần tự
- Ứng dụng trong các đồ án điện tử, vi điều khiển
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ VOM, nguồn cấp DC 5V - 12V, breadboard, LED và điện trở hạn dòng 220Ω.
- Thao tác: Cấp nguồn VCC vào chân 16, GND vào chân 8. Nối chân Reset (chân 15) xuống GND. Đưa một chuỗi xung clock vào chân Clock (chân 10) và quan sát trạng thái các ngõ ra Q (ví dụ Q1 đến Q12) thông qua LED.
- Kết quả: Các ngõ ra thay đổi trạng thái mức logic (0 lên 1 hoặc ngược lại) theo chu kỳ đếm nhị phân tương ứng với số xung clock đầu vào.
* Lưu ý an toàn: Không cấp điện áp vượt quá 18V để tránh làm hỏng IC. Đảm bảo đúng cực tính nguồn điện và tuân thủ nguyên tắc chống tĩnh điện (ESD) khi thao tác.
