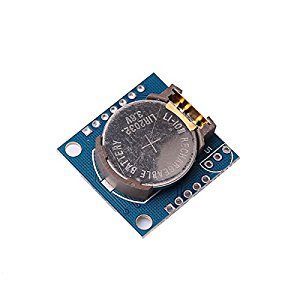

Module RTC DS1307

Thẻ: module rtc ds1307 , mach rtc ds1307 , đồng hồ thời gian thực , dong ho thoi gian thuc , ds1307 arduino , mach ds1307 , rtc ds1307 , 1D38

Module RTC DS1307

Hàng trong kho: 124
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 552
Vị trí: 1D38

Số lượng đã bán: 320

1 đánh giá - Viết đánh giá

19.440đ

Giá chưa bao gồm VAT: 18.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Module RTC DS1307 là mạch thời gian thực tiêu chuẩn, được sử dụng phổ biến để cung cấp thông tin về giây, phút, giờ, thứ, ngày, tháng, năm cho các vi điều khiển. Sản phẩm tích hợp sẵn đế cắm pin cúc áo CR2032 giúp lưu trữ thời gian chính xác ngay cả khi hệ thống mất nguồn điện chính, thông qua giao tiếp truyền thông I2C đơn giản và tiện lợi.

2. Thông số kỹ thuật

IC chính: DS1307
Điện áp hoạt động: 5V (hoặc 3.3V/5V tùy phiên bản mạch)
Giao tiếp: I2C (SCL, SDA)
Pin dự phòng: Sử dụng pin CR2032 (3V)
Độ hiển thị: Giây, phút, giờ, thứ, ngày, tháng, năm (có bù năm nhuận đến 2100)
Giao diện kết nối: Header chuẩn 4 chân (GND, VCC, SDA, SCL)

3. Ứng dụng

Làm đồng hồ thời gian thực hiển thị trên màn hình LCD, OLED.
Hệ thống tưới cây tự động theo lịch trình thời gian.
Hệ thống ghi dữ liệu (Data Logger) kèm mốc thời gian thực.
Bật/tắt thiết bị điện tự động theo hẹn giờ trong các dự án IoT.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Lắp pin CR2032 vào khe cắm của module, chuẩn bị 1 bo mạch Arduino Uno và dây cắm kết nối.
Thao tác: Kết nối chân GND, VCC, SDA, SCL của module với Arduino, nạp chương trình đọc thời gian qua cổng Serial Monitor.
Kết quả: Màn hình Serial Monitor hiển thị chính xác ngày giờ hiện tại và cập nhật liên tục mỗi giây.

* Lưu ý an toàn: Không cấp nguồn ngược cực VCC và GND để tránh làm cháy IC DS1307 bên trong module. Lắp pin đúng chiều dương hướng lên trên.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

GND nối với GND (Arduino)
VCC nối với 5V (Arduino)
SDA nối với A4 (Arduino Uno) hoặc chân SDA
SCL nối với A5 (Arduino Uno) hoặc chân SCL

C/C++ (Arduino/ESP)

#include
#include

RTC_DS1307 rtc;

void setup () {
  Serial.begin(9600);
  if (! rtc.begin()) {
    Serial.println("Khong tim thay RTC");
    while (1);
  }
  // Dat lai th gian cho RTC theo thoi gian bien dich (chi chay 1 lan roi comment lai)
  // rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}

void loop () {
  DateTime now = rtc.now();

  Serial.print("Ngay gio: ");
  Serial.print(now.year(), DEC);
  Serial.print('/');
  Serial.print(now.month(), DEC);
  Serial.print('/');
  Serial.print(now.day(), DEC);
  Serial.print(" ");
  Serial.print(now.hour(), DEC);
  Serial.print(':');
  Serial.print(now.minute(), DEC);
  Serial.print(':');
  Serial.print(now.second(), DEC);
  Serial.println();

  delay(1000);
}
