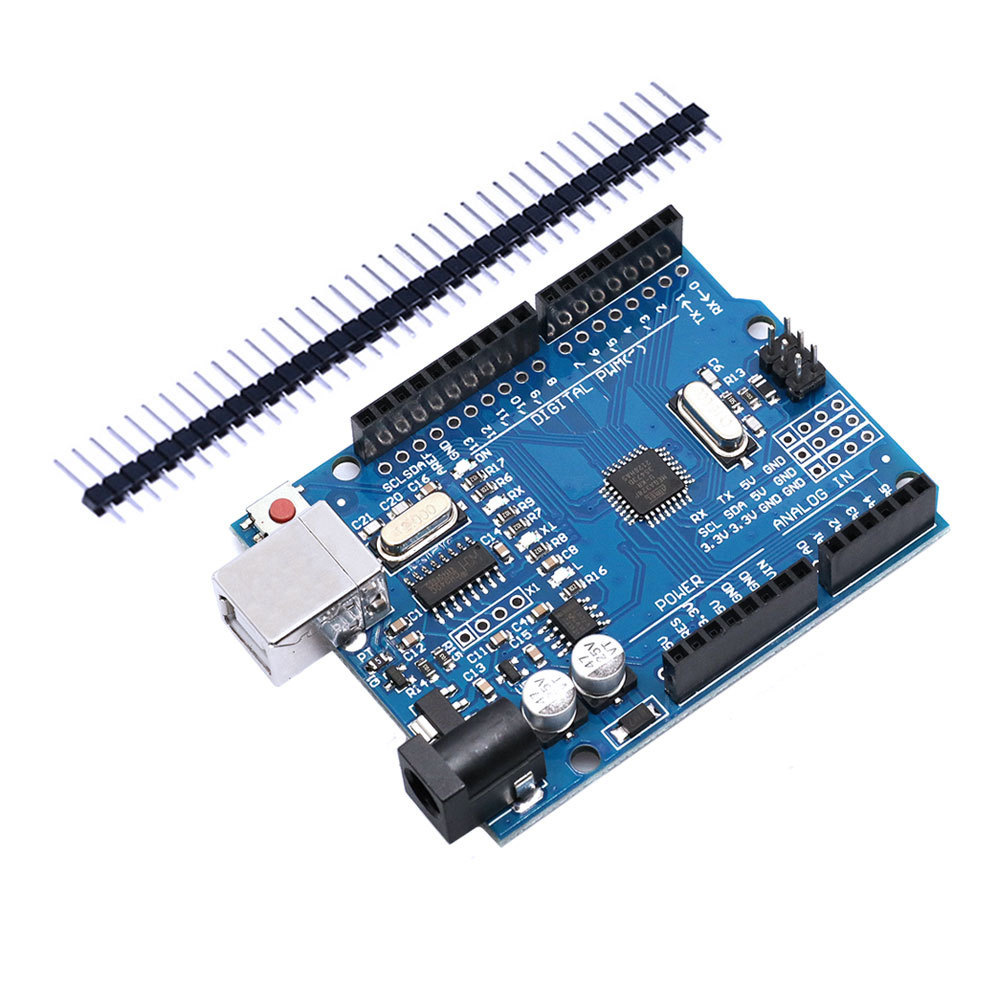

Arduino Uno R3 chip dán CH340 chip real

1. Giới thiệu tổng quan

Arduino Uno R3 chip dán CH340 chip real là board mạch lập trình phổ biến, sở hữu tính năng và cách sử dụng tương tự bản chân cắm truyền thống. Sản phẩm tích hợp chip nạp CH340 và chip ATmega chính hãng giúp tối ưu chi phí, đảm bảo hoạt động ổn định và dễ dàng kết nối với máy tính qua cổng USB.

2. Thông số kỹ thuật

• Chip điều khiển chính: ATmega328-AU
• Chip nạp và giao tiếp UART: CH340
• Nguồn nuôi mạch: 5VDC qua cổng USB hoặc 6~9VDC qua giắc tròn DC
• Số chân Digital: 14 (hỗ trợ 6 chân PWM)
• Số chân Analog: 6
• Dòng ra tối đa trên GPIO: 40mA
• Dòng ra tối đa trên nguồn 3.3VDC: 150mA
• Dung lượng bộ nhớ Flash: 32 KB (0.5 KB dùng cho bootloader)
• SRAM: 2 KB
• EEPROM: 1 KB
• Tốc độ thạch anh: 16 MHz

3. Ứng dụng

• Điều khiển đèn LED nhấp nháy, hiển thị màn hình LCD
• Xử lý tín hiệu cho xe điều khiển từ xa
• Làm trạm đo nhiệt độ, độ ẩm và các hệ thống IoT thông minh
• Ứng dụng trong học tập, nghiên cứu điện tử từ cơ bản đến phức tạp

4. Hướng dẫn kiểm tra (Test)

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}
