Màn hình TFT 1.8 inch 128*160

1. Giới thiệu tổng quan

Màn hình TFT 1.8 inch 128*160 là module hiển thị màu đa năng thiết kế nhỏ gọn, sử dụng giao tiếp chuẩn SPI tiết kiệm chân kết nối. Trang bị IC điều khiển ST7735 phổ biến, sản phẩm cho khả năng hiển thị hình ảnh, văn bản sắc nét, tương thích hoàn hảo với Arduino, ESP8266, ESP32, STM32.

2. Thông số kỹ thuật

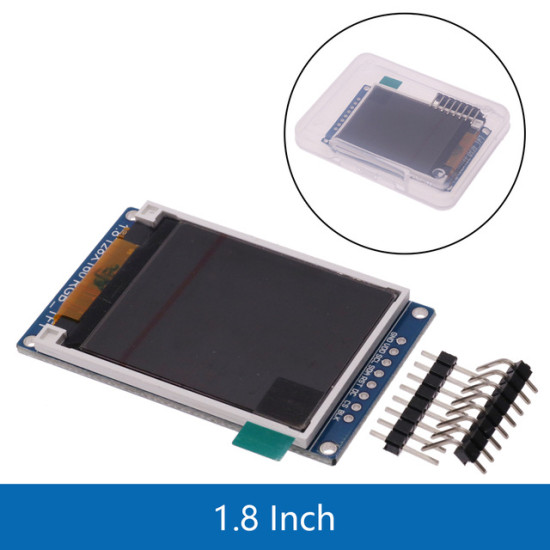

• Model: Màn hình TFT 1.8 inch 128*160 (1.8 128X160 RGB_TFT)
• Kích thước màn hình: 1.8 inch
• Độ phân giải: 128 x 160 pixels
• Chip điều khiển: ST7735
• Điện áp hoạt động: 3.3V
• Màu sắc hiển thị: RGB 65K màu
• Chuẩn giao tiếp: SPI 4 dây
• Số chân kết nối: 8 chân (GND, VDD, SCL, SDA, RST, DC, CS, BLK)
• Kích thước module: ~ 35 x 56 mm

3. Ứng dụng

• Hiển thị thông số cảm biến (nhiệt độ, độ ẩm, điện áp...) theo thời gian thực.
• Làm giao diện người dùng (HMI) mini, menu cài đặt cho thiết bị cầm tay.
• Ứng dụng trong đồng hồ thông minh tự chế, máy chơi game cầm tay mini, thiết bị IoT.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

1. Chuẩn bị: Mạch vi điều khiển ESP32/ESP8266 hoặc Arduino Uno R3 kèm điện trở phân áp, dây cắm, thư viện Adafruit_ST7735 và Adafruit_GFX.
2. Thao tác: Hàn rào chân, kết nối đúng sơ đồ SPI, cấp nguồn 3.3V và nạp code mẫu graphicstest.
3. Kết quả: Đèn nền sáng đều, hiển thị mượt mà các hiệu ứng đồ họa, không bị sọc hay điểm chết.

* Lưu ý an toàn: Module dùng mức logic 3.3V. Khi nối với Arduino Uno R3 (5V), cần mắc nối tiếp điện trở hạn dòng 1kΩ - 2.2kΩ tại các chân tín hiệu để bảo vệ IC. Kiểm tra kỹ cực tính GND và VDD trước khi cấp điện.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

• GND nối với GND
• VDD nối với 3.3V
• SCL nối với chân SPI SCK
• SDA nối với chân SPI MOSI
• RST nối với chân Digital (tuỳ chọn)
• DC nối với chân Digital (tuỳ chọn)
• CS nối với chân Digital (tuỳ chọn)
• BLK nối với 3.3V hoặc để trống

C/C++ (Arduino/ESP)

#include
#include
#include

#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.initR(INITR_BLACKTAB);
  tft.fillScreen(ST7735_BLACK);
  tft.setCursor(0, 0);
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(1);
  tft.println("Hello TFT 1.8 inch!");
}

void loop() {
}
