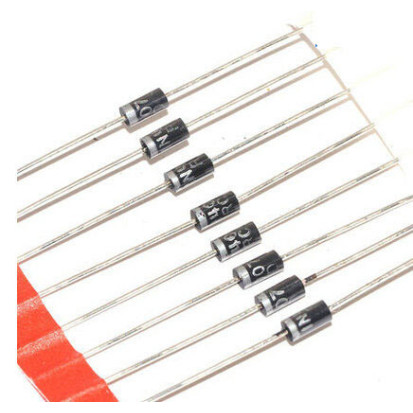

Diode 1N4007 1A

Hot

Thẻ: diode 1n4007 , diode 1n4007 1a , diode 4007 , linh kien ban dan , mach chinh luu , mạch chỉnh lưu , diode chỉnh lưu , diode chanh luu , 5A

Diode 1N4007 1A

Hàng trong kho: 9766
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 149
Vị trí: 5A

Số lượng đã bán: 16806

1 đánh giá - Viết đánh giá

540đ

Giá chưa bao gồm VAT: 500đ

100 sản phẩm trở lên giá: 324đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Diode 1N4007 là linh kiện bán dẫn chỉnh lưu phổ biến nhất trong các mạch điện tử, hoạt động dựa trên nguyên lý cho phép dòng điện chạy qua theo một chiều duy nhất. Với khả năng chịu dòng điện tối đa lên đến 1A và điện áp ngược đỉnh 1000V, sản phẩm là lựa chọn hoàn hảo cho các ứng dụng biến đổi điện áp xoay chiều thành một chiều cơ bản.

2. Thông số kỹ thuật

Model: Diode 4007 1A
Dòng điện định mức (If): 1A
Điện áp ngược cực đại (Vrrm): 1000V
Dòng điện xung đột biến (Ifsm): 30A
Điện áp rơi thuận (Vf): 1.1V tại 1A
Kiểu chân: Chân cắm xuyên lỗ (DIP/DO-41)

3. Ứng dụng

Mạch chỉnh lưu nguồn từ điện lưới AC sang DC trong các bộ nguồn adapter, sạc pin.
Mạch bảo vệ chống ngược cực nguồn điện cho các thiết bị điện tử.
Mạch dập tắt điện áp cảm ứng ngược (flyback diode) cho rơ-le, cuộn cảm và động cơ DC nhỏ.
Sử dụng trong các mạch tách sóng và mạch logic cơ bản.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Sử dụng đồng hồ vạn năng số (DMM) và chuyển núm xoay về chế độ đo diode (ký hiệu hình mũi tên có vạch chặn).
Thao tác: Đặt que đo dương (màu đỏ) vào chân Anode (không có vạch trắng) và que đo âm (màu đen) vào chân Cathode (có vạch trắng). Sau đó đảo ngược lại hai que đo để kiểm tra chiều ngược lại.
Kết quả: Khi đo thuận, đồng hồ hiển thị điện áp rơi khoảng từ 0.5V đến 0.7V. Khi đảo chiều (đo ngược), đồng hồ hiển thị "OL" (mở mạch) hoặc quá dải đo. Nếu diode hiển thị thông mạch cả hai chiều hoặc đứt mạch cả hai chiều thì linh kiện đã hỏng.

* Lưu ý an toàn: Cần xác định đúng cực tính (vạch trắng là Cathode) trước khi hàn vào mạch để tránh hiện tượng ngắn mạch, chập cháy hoặc phá hỏng linh kiện khi cấp nguồn.

diode 1n4007 1a
