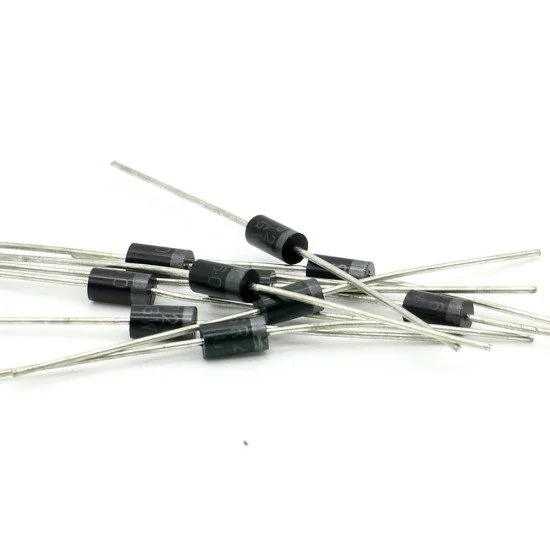

Diode scholtky SR240 2A
Diode scholtky SR240 2A
- Hàng trong kho: 289
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1003
- Vị trí: 5A
Số lượng đã bán: 825
Lượt xem: 353
1.080đ
Giá chưa bao gồm VAT: 1.000đ
1. Giới thiệu tổng quan
Diode Schottky SR240 là linh kiện bán dẫn công suất 2A với điện áp ngược cực đại 40V, nổi bật với đặc tính sụt áp chuyển tiếp thấp và tốc độ chuyển mạch cực nhanh. Sản phẩm là lựa chọn lý tưởng cho các ứng dụng chỉnh lưu tần số cao, bảo vệ ngược cực và nguồn chuyển đổi DC-DC hiệu suất cao.
2. Thông số kỹ thuật
- Model: SR240
- Loại diode: Schottky Diode
- Dòng điện định mức (If): 2A
- Điện áp ngược cực đại (Vrrm): 40V
- Sụt áp chuyển tiếp (Vf): Thấp (~0.55V)
- Kiểu chân: DO-15 (Cắm chân xuyên lỗ - Through Hole)
3. Ứng dụng
- Mạch chỉnh lưu nguồn xung, nguồn adapter và bộ nguồn máy tính
- Bảo vệ chống ngược cực nguồn điện cho mạch điện tử
- Mạch chuyển đổi DC-DC và mạch điều khiển PWM
- Ứng dụng trong các thiết bị điện tử tiêu dùng và công nghiệp tần số cao
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (VOM) chỉnh về chế độ đo diode.
- Thao tác: Đặt que đỏ (anode) vào chân dương và que đen (cathode - có vạch màu) vào chân âm của diode. Sau đó đảo ngược lại que đo.
- Kết quả: Ở chiều thuận, đồng hồ hiển thị giá trị điện áp sụt khoảng từ 0.3V đến 0.55V. Ở chiều ngược lại, đồng hồ hiển thị ngắt mạch (OL). Diode hoạt động tốt khi thỏa mãn điều kiện này.
* Lưu ý an toàn: Không cấp điện áp vượt quá giới hạn 40V hoặc dòng điện vượt quá 2A để tránh làm hỏng linh kiện do quá nhiệt.
