Diode 10A10 10A
- Hàng trong kho: 366
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 982
- Vị trí: 5A
Số lượng đã bán: 355
Lượt xem: 290
3.240đ
Giá chưa bao gồm VAT: 3.000đ
10 sản phẩm trở lên giá: 2.700đ
1. Giới thiệu tổng quan

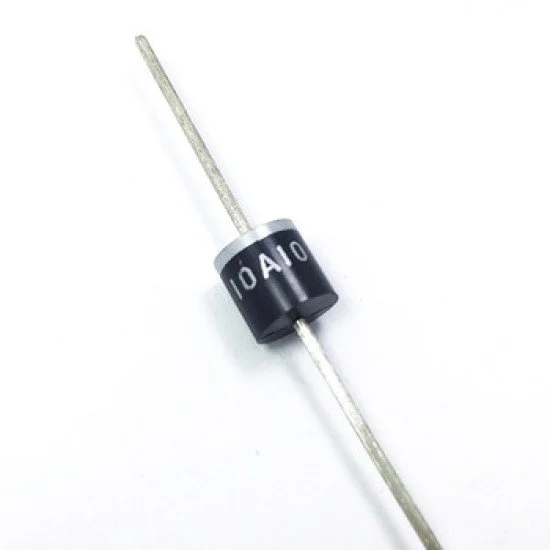

Diode 10A10 là loại diode chỉnh lưu công suất cao, chịu được dòng điện định mức lên đến 10A và điện áp ngược cực đại đạt 1000V. Sản phẩm chuyên dùng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) trong các bộ nguồn, mạch nạp ắc-quy và các ứng dụng điện tử công suất.
2. Thông số kỹ thuật
- Loại linh kiện: Diode chỉnh lưu (Rectifier Diode)
- Model: 10A10
- Dòng điện thuận cực đại (If): 10A
- Điện áp ngược cực đại (Vrrm): 1000V
- Kiểu chân cắm: Chân xuyên lỗ (Through-hole / R-6)
3. Ứng dụng
- Mạch chỉnh lưu nguồn điện AC-DC công suất vừa và lớn
- Mạch sạc bình ắc-quy, nguồn adapter
- Bảo vệ mạch điện chống ngược cực nguồn cấp
- Các thiết bị điện tử gia dụng và công nghiệp phổ thông
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) số hoặc kim, chuyển về thang đo kiểm tra diode (hoặc thang đo điện trở Rx1).
- Thao tác: Đặt que đỏ vào chân Anode (A) và que đen vào chân Cathode (K - có vạch trắng). Sau đó đổi ngược lại hai que đo.
- Kết quả: Khi đo chiều thuận, đồng hồ phải hiển thị sụt áp khoảng 0.4V - 0.7V (hoặc kim điện trở lên). Khi đo chiều ngược, đồng hồ báo ngắt mạch (OL hoặc không lên kim). Diode tốt khi dẫn điện một chiều.
* Lưu ý an toàn: Không cấp nguồn điện trực tiếp qua diode khi đang kiểm tra bằng đồng hồ vạn năng để tránh làm hỏng thiết bị đo. Đảm bảo xả tụ điện hoàn toàn trước khi thao tác trên mạch.
