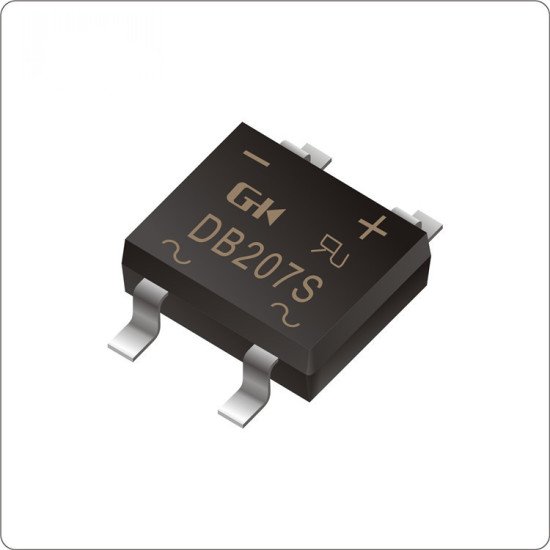

Cầu diode dán 2A 1000V DB207S
Cầu diode dán 2A 1000V DB207S
- Hàng trong kho: 18
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1485
- Vị trí: 5A
Số lượng đã bán: 223
Lượt xem: 269
2.160đ
Giá chưa bao gồm VAT: 2.000đ
1. Giới thiệu tổng quan
Cầu diode dán DB207S là linh kiện bán dẫn chuyên dụng dùng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Với thiết kế dạng dán bề mặt (SMD) nhỏ gọn, sản phẩm chịu được dòng điện lên đến 2A và điện áp ngược cực đại đạt 1000V, rất phù hợp cho các mạch nguồn xung và thiết bị điện tử kích thước nhỏ.
2. Thông số kỹ thuật
- Mã sản phẩm (Model): DB207S
- Loại linh kiện: Cầu Diode dán (Bridge Rectifier SMD)
- Dòng điện thuận tối đa (If): 2A
- Điện áp ngược cực đại (Vrrm): 1000V
- Kiểu chân: SOP-4 / DBS (Surface Mount)
3. Ứng dụng
- Mạch chỉnh lưu nguồn điện AC-DC trong các thiết bị gia dụng
- Mạch nguồn adapter, sạc pin nhỏ gọn
- Nguồn cấp cho vi điều khiển, mạch điện tử tiêu dùng dạng dán
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (VOM) có tích hợp chế độ đo Diode.
- Thao tác: Đặt que đo vào các cặp chân AC (xoay chiều) và chân DC (+/-) để kiểm tra độ sụt áp thuận và xác định hiện tượng chập/đứt mạch.
- Kết quả: Đồng hồ hiển thị mức sụt áp thuận khoảng 0.5V - 0.7V giữa chân AC và chân DC, không bị thông mạch hoàn toàn theo hai chiều ngược lại.
* Lưu ý an toàn: Không chạm tay trực tiếp vào các chân linh kiện khi đang cắm điện lưới AC để tránh nguy cơ điện giật. Đảm bảo xả tụ lọc nguồn trước khi thao tác đo đạc.
