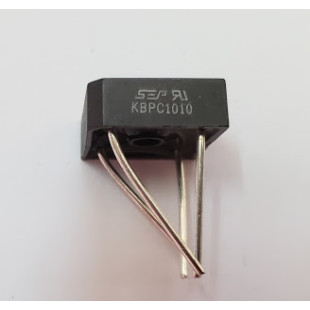

Cầu diode KBPC1010 10A 1000V
Cầu diode KBPC1010 10A 1000V
- Hàng trong kho: 35
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1734
- Vị trí: 5A
Số lượng đã bán: 35
Lượt xem: 259
8.640đ
Giá chưa bao gồm VAT: 8.000đ
1. Giới thiệu tổng quan
Cầu diode KBPC1010 là một linh kiện bán dẫn công suất được thiết kế chuyên dụng để thực hiện chức năng chỉnh lưu dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Với khả năng chịu được dòng điện lên đến 10A và điện áp ngược đỉnh 1000V, sản phẩm hoạt động bền bỉ, ổn định và là giải pháp lý tưởng cho các bộ nguồn mạch điện tử công suất vừa.
2. Thông số kỹ thuật
- Model / Loại: Cầu diode KBPC1010
- Dòng điện chỉnh lưu tối đa (If): 10A
- Điện áp ngược cực đại (Vrrm): 1000V
- Kiểu chân: Chân cắm dạng terminal 4 chân
- Nhiệt độ hoạt động: -55°C đến +150°C
3. Ứng dụng
- Mạch nguồn chỉnh lưu AC-DC cho các thiết bị điện tử dân dụng và công nghiệp
- Bộ nguồn adapter, mạch sạc bình ắc-quy
- Biến tần, mạch điều khiển động cơ DC
- Các bộ nguồn tuyến tính và nguồn xung công suất trung bình
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (DVM) hoặc đồng hồ kim, chỉnh về thang đo điện trở (ohms) hoặc thang đo kiểm tra diode.
- Thao tác: Xác định 2 chân xoay chiều (ký hiệu ~), chân dương (+) và chân âm (-). Đo phân cực thuận và nghịch giữa chân (+) với 2 chân ~, và giữa 2 chân ~ với chân (-).
- Kết quả: Đồng hồ phải hiển thị sụt áp thuận (khoảng 0.5V - 0.7V) khi đo đúng chiều và báo ngắt (mạch hở) khi đo ngược chiều. Không có hiện tượng thông mạch (chập) ở mọi chiều đo.
* Lưu ý an toàn: Không chạm tay vào chân linh kiện khi đang cắm điện lưới AC. Lắp thêm tản nhiệt phù hợp nếu hoạt động ở gần mức dòng điện tối đa 10A để tránh quá nhiệt gây cháy nổ.
