Nút nhấn 4 chân 12x12x5mm
Nút nhấn 4 chân 12x12x5mm
- Hàng trong kho: 1821
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 139
- Vị trí: 2A
Số lượng đã bán: 1941
Lượt xem: 349
2.160đ
Giá chưa bao gồm VAT: 2.000đ
1. Giới thiệu tổng quan

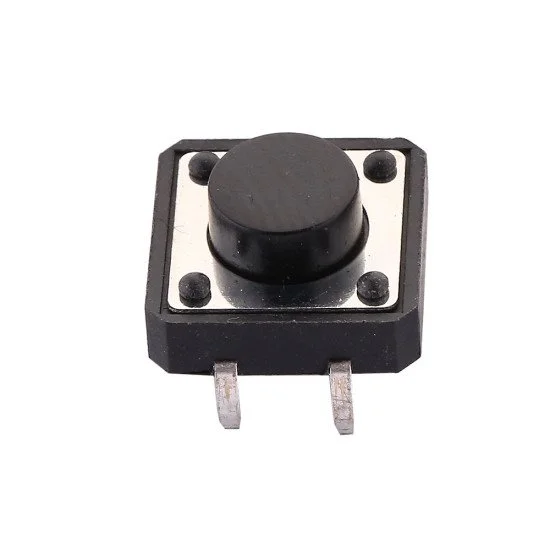

Nút nhấn 4 chân 12x12x5mm là loại công tắc cơ học thông dụng được sử dụng rộng rãi trong các mạch điện tử và thiết bị điều khiển. Sản phẩm có thiết kế dạng chân cắm xuyên lỗ (DIP) chắc chắn, mang lại độ bền cao, cảm giác bấm nhạy và ổn định trong suốt quá trình sử dụng.

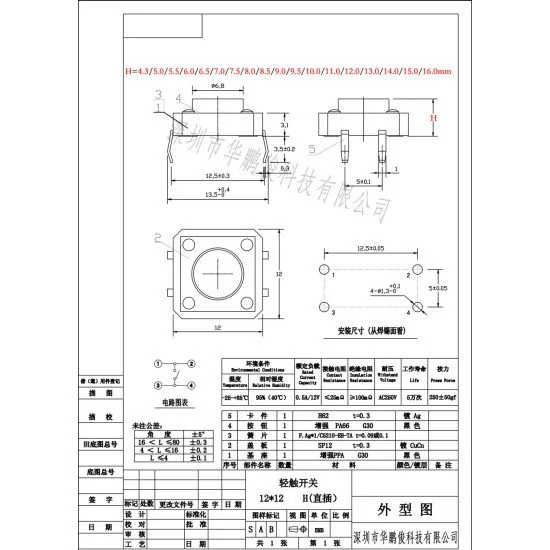

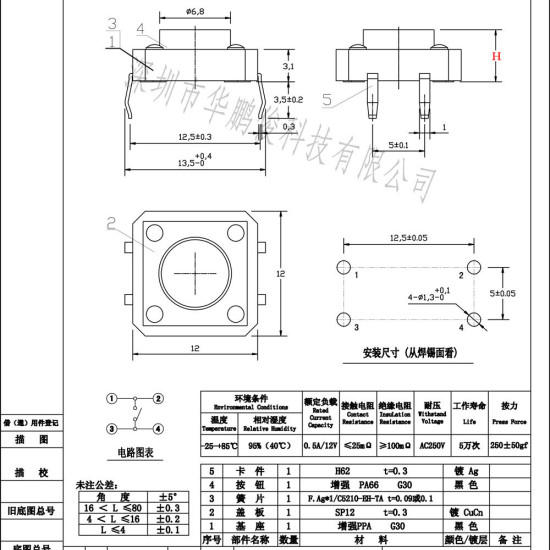

2. Thông số kỹ thuật
- Model: Nút nhấn 4 chân 12x12x5mm
- Loại linh kiện: Công tắc nhấn nhả (Momentary Tactile Switch)
- Kích thước: 12 x 12 x 5 mm
- Số chân: 4 chân
- Độ bền cơ học: Hàng trăm ngàn lần nhấn
3. Ứng dụng
- Làm nút nguồn, nút reset hoặc nút chức năng trong các bo mạch điện tử tự chế.
- Sử dụng trong các bộ kit học tập vi điều khiển như Arduino, ESP8266, STM32.
- Ứng dụng trong thiết bị gia dụng, bàn phím rời và các mô hình tự động hóa.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) chỉnh về chế độ đo thông mạch (Continuity).
- Thao tác: Đặt hai que đo vào hai cặp chân chéo nhau hoặc hai cặp chân cùng phía của nút nhấn, sau đó tiến hành nhấn và thả nút.
- Kết quả: Khi nhấn nút, đồng hồ kêu tít (hoặc điện trở về 0 ohm), khi thả ra đồng hồ ngắt mạch, chứng tỏ nút nhấn hoạt động tốt.
* Lưu ý an toàn: Không tác động lực quá mạnh hoặc dùng vật sắc nhọn nhấn trực tiếp làm rách lớp màng bọc cao su/kim loại. Tránh hàn quá lâu gây chảy nhựa chân đế.
