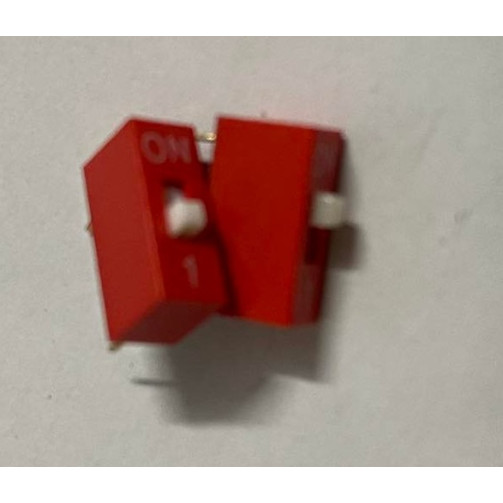

Công tắc DIP 1 DS-01
- Hàng trong kho: 504
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1848
- Vị trí: 2A
Số lượng đã bán: 262
Lượt xem: 295
3.240đ
Giá chưa bao gồm VAT: 3.000đ
1. Giới thiệu tổng quan
Công tắc DIP 1 DS-01 là loại công tắc gạt mini đơn lẻ, được thiết kế chuyên dụng cho việc cấu hình và thiết lập chế độ hoạt động trên các bo mạch điện tử. Sản phẩm sở hữu kích thước nhỏ gọn cùng độ bền cơ học cao, mang lại khả năng tiếp xúc điện ổn định.
2. Thông số kỹ thuật
- Model: DS-01
- Loại công tắc: DIP Switch 1 vị trí (1 pole)
- Dòng điện định mức: 25mA, 24VDC (chuyển mạch) / 100mA, 50VDC (không chuyển mạch)
- Điện trở tiếp xúc: Tối đa 50mΩ
- Độ bền cơ học: Lên đến 2000 chu kỳ gạt
- Khoảng cách chân: Tiêu chuẩn chân cắm Breadboard/PCB (2.54mm)
3. Ứng dụng
- Cài đặt địa chỉ (ID) cho các thiết bị truyền thông công nghiệp (Modbus, RS485).
- Thiết lập chế độ hoạt động (Configuration) cho bo mạch vi điều khiển và module điều khiển động cơ.
- Bật/tắt các tính năng tùy chọn trên thiết bị điện tử dân dụng và công nghiệp.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) chỉnh về thang đo điện trở (Thông mạch / Ohms).
- Thao tác: Đặt hai đầu dò của đồng hồ vào hai chân của công tắc DIP, gạt qua lại giữa ON và OFF.
- Kết quả: Khi gạt sang ON, đồng hồ kêu tít hoặc điện trở gần 0 Ω. Khi gạt sang OFF, đồng hồ báo hở mạch.
* Lưu ý an toàn: Không hàn công tắc quá lâu với nhiệt độ mỏ hàn cao để tránh làm biến dạng nhựa. Tránh dùng lực quá mạnh khi gạt.
