Công tắc DIP 2 DS-02
Công tắc DIP 2 DS-02
- Hàng trong kho: 280
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1381
- Vị trí: 2A
Số lượng đã bán: 199
Lượt xem: 288
3.240đ
Giá chưa bao gồm VAT: 3.000đ
1. Giới thiệu tổng quan

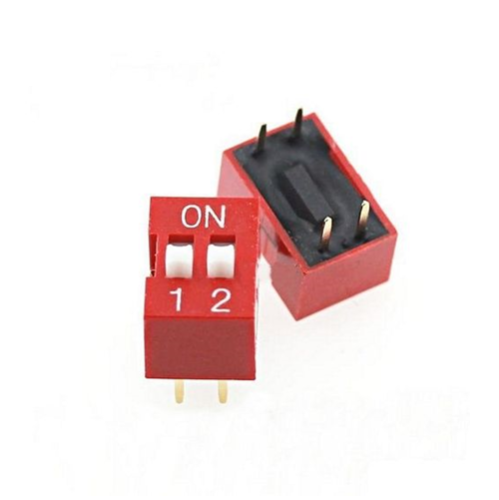

Công tắc DIP 2 DS-02 là loại công tắc gạt đôi thu nhỏ, thiết kế dạng thanh trượt 2 vị trí chuyên dụng cho các mạch điện tử. Sản phẩm giúp người dùng dễ dàng cấu hình thiết bị, thiết lập địa chỉ ID hoặc chọn chế độ hoạt động trực tiếp trên bo mạch một cách nhanh chóng và tiện lợi.
2. Thông số kỹ thuật
- Model: DS-02
- Loại công tắc: DIP Switch (Công tắc gạt)
- Số lượng cực (Poles): 2 vị trí (2 vị trí gạt độc lập)
- Dòng điện định mức: 25mA - 24VDC (chuyển mạch) / 100mA - 50VDC (không chuyển mạch)
- Điện trở tiếp xúc: Tối đa 50mΩ
- Điện trở cách điện: Tối thiểu 100MΩ ở 500VDC
- Khoảng cách chân (Pitch): 2.54mm (Chuẩn cắm chân DIP thông dụng)
- Màu sắc: Đỏ / Xanh dương
3. Ứng dụng
- Cấu hình thiết lập phần cứng trên các bo mạch vi điều khiển, module công nghiệp.
- Cài đặt địa chỉ ID cho các thiết bị giao tiếp mạng (RS485, CAN, v.v.).
- Bật/tắt các tính năng tùy chọn trên thiết bị điện tử dân dụng và công nghiệp.
- Sử dụng trong các bo mạch thử nghiệm (Breadboard, PCB prototype).
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) chuyển về chế độ đo thông mạch (Continuity/Buzzer).
- Thao tác: Đặt các que đo vào hai chân tương ứng của một kênh trên công tắc. Gạt công tắc qua lại giữa hai trạng thái ON và OFF.
- Kết quả: Khi gạt sang vị trí ON, đồng hồ kêu tít tít (thông mạch). Khi gạt sang vị trí OFF, đồng hồ ngắt mạch (không kêu, điện trở lớn). Lặp lại thao tác với kênh còn lại.
* Lưu ý an toàn: Không vượt quá dòng điện và điện áp định mức của công tắc để tránh làm cháy lá đồng tiếp điểm bên trong. Thao tác gạt nhẹ tay, tránh dùng lực quá mạnh làm gãy lẫy nhựa.
