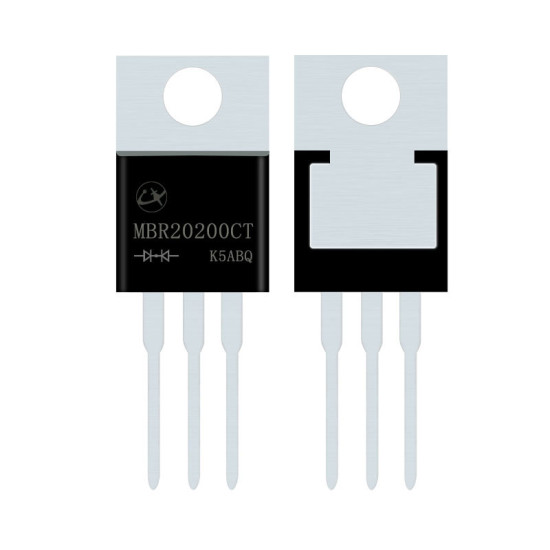

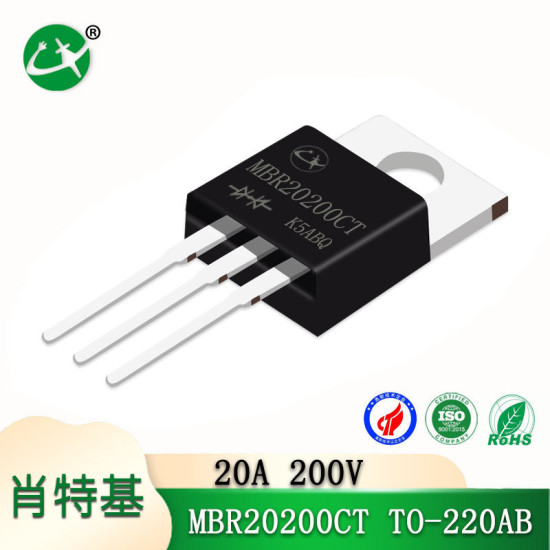

Diode MBR20200CT 20A200V
Diode MBR20200CT 20A200V
- Hàng trong kho: 64
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 984
- Vị trí: 5A
Số lượng đã bán: 1817
Lượt xem: 257
7.560đ
Giá chưa bao gồm VAT: 7.000đ
10 sản phẩm trở lên giá: 432đ
100 sản phẩm trở lên giá: 324đ
1. Giới thiệu tổng quan
Diode MBR20200CT là dòng diode Schottky đôi công suất cao, chịu được dòng điện lên đến 20A và điện áp ngược cực đại 200V. Sản phẩm nổi bật với ưu điểm sụt áp chuyển mạch thấp và tốc độ phản hồi nhanh, chuyên dùng cho các mạch nguồn xung, bộ nguồn chỉnh lưu tần số cao.
2. Thông số kỹ thuật
- Model: MBR20200CT
- Loại diode: Schottky Rectifier (Diode đôi chung cathode)
- Dòng điện định mức (If): 20A
- Điện áp ngược cực đại (Vrrm): 200V
- Kiểu chân: TO-220AB
3. Ứng dụng
- Mạch nguồn xung (Switching Mode Power Supply - SMPS)
- Mạch nghịch lưu (Inverter) và bộ chuyển đổi DC-DC
- Mạch chỉnh lưu tần số cao
- Bộ nguồn máy tính và các thiết bị điện tử công nghiệp
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (VOM) có tích hợp chế độ đo Diode.
- Thao tác: Đặt que đo đen vào chân giữa (Cathode chung), que đo đỏ lần lượt chạm vào chân 1 và chân 3 (Anode). Sau đó đổi chiều que đo để kiểm tra dòng rò ngược.
- Kết quả: Đồng hồ hiển thị mức sụt áp thuận từ khoảng 0.3V đến 0.5V (đặc trưng của diode Schottky) khi đo thuận và báo ngắt (OL) khi đo ngược ở cả hai cặp chân.
* Lưu ý an toàn: Lắp đặt chung với tản nhiệt đủ lớn khi hoạt động ở dòng điện cao để tránh quá nhiệt làm hỏng linh kiện.
