Atmega162

Thẻ: atmega162 , ic atmega162 , vi dieu khien atmega162 , avr atmega162 , chip atmega162 , linh kien dien tu , ic 8-bit , 5B

Atmega162

Hàng trong kho: 3
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1353
Vị trí: 5B

Số lượng đã bán: 1

1 đánh giá - Viết đánh giá

140.400đ

Giá chưa bao gồm VAT: 130.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

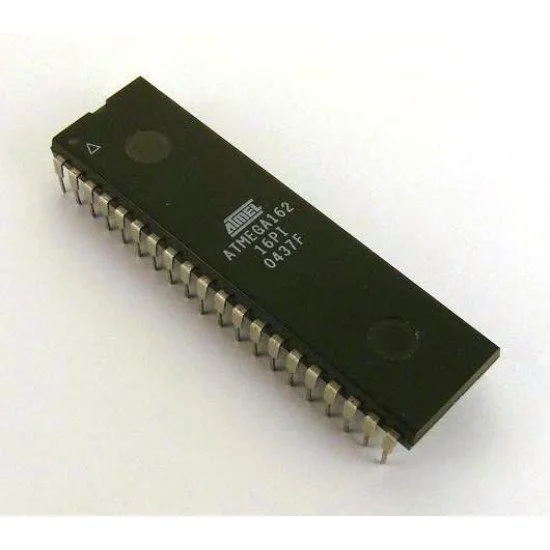

IC Atmega162 là vi điều khiển 8-bit hiệu năng cao dựa trên kiến trúc RISC nâng cao của AVR, do hãng Atmel sản xuất. Vi điều khiển này nổi bật với 16KB bộ nhớ Flash lập trình hệ thống, 1KB SRAM và 512 Bytes EEPROM, hỗ trợ giao diện bộ nhớ ngoài mở rộng, là lựa chọn lý tưởng cho các ứng dụng công nghiệp và nhúng.

2. Thông số kỹ thuật

Hãng sản xuất: Atmel
Dòng sản phẩm: ATmega162
Kiến trúc: AVR 8-bit RISC
Bộ nhớ Flash: 16 KB (In-System Programmable)
SRAM: 1 KB
EEPROM: 512 Bytes
Điện áp hoạt động: 2.7V - 5.5V
Tần số xung nhịp tối đa: 16 MHz
Giao tiếp ngoại vi: Dual USARTs, SPI, I2C (TWI), Timer/Counter 8-bit và 16-bit
Gói chân: PDIP-40 / TQFP-44

3. Ứng dụng

Thiết kế bo mạch vi điều khiển tùy chỉnh và hệ thống nhúng
Thiết bị tự động hóa công nghiệp và điều khiển động cơ
Hệ thống đo lường, thu thập dữ liệu và hiển thị
Các dự án điện tử tiêu dùng và thiết bị ngoại vi máy tính

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ VOM, đế cắm IC (ZIF socket hoặc breadboard), nguồn cấp ổn định 5V và mạch nạp AVR (như USBasp).
Thao tác: Cấp nguồn VCC và GND cho IC, kết nối các chân nạp ISP (MOSI, MISO, SCK, RESET) với mạch nạp và tiến hành đọc/ghi thử nghiệm chương trình nhấp nháy LED đơn giản qua phần mềm AVRDUDE hoặc Atmel Studio.
Kết quả: Mạch nạp nhận diện thành công chip Atmega162, nạp code không báo lỗi và chân điều khiển xuất tín hiệu mức logic thay đổi theo code mẫu.

* Lưu ý an toàn: Kiểm tra kỹ chiều của IC (xác định chân số 1) và mức điện áp nguồn trước khi cấp điện để tránh làm cháy nổ linh kiện do ngược cực hoặc quá áp.

atmega162
