AT89C2051
- Hàng trong kho: 7
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 594
- Vị trí: 3A5
Số lượng đã bán: 19
Lượt xem: 308
48.600đ
Giá chưa bao gồm VAT: 45.000đ
1. Giới thiệu tổng quan

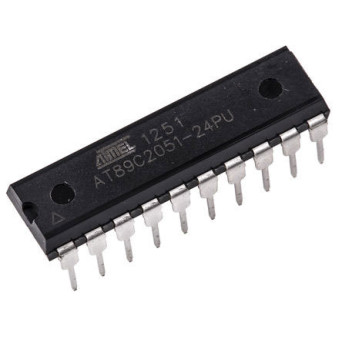

IC AT89C2051 là vi điều khiển 8-bit hiệu năng cao thuộc họ 8051 do hãng Atmel sản xuất, tích hợp 2KB bộ nhớ Flash lập trình lại. Sản phẩm nổi bật với kích thước nhỏ gọn dạng DIP-20, thích hợp cho các ứng dụng nhúng tiết kiệm không gian và chi phí.
2. Thông số kỹ thuật
- Hãng sản xuất: Atmel
- Dòng vi điều khiển: 8051 (AT89C)
- Bộ nhớ Flash: 2 KB
- Bộ nhớ RAM: 128 x 8-bit Internal RAM
- Số chân I/O: 15 chân I/O khả dụng
- Điện áp hoạt động: 2.7V - 6.0V
- Tần số xung nhịp tối đa: 24 MHz
- Giao tiếp: UART (Full Duplex), Comparator analog
- Đóng gói: DIP-20 (20 chân cắm)
3. Ứng dụng
- Hệ thống điều khiển công nghiệp nhỏ và tự động hóa gia đình
- Mạch điều khiển đèn LED, hiển thị bảng hiệu quảng cáo đơn giản
- Thiết bị đo đạc cầm tay, thiết bị ngoại vi máy tính
- Các đề tài học tập, nghiên cứu về vi điều khiển 8051
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp 5V ổn định, mạch nạp chuyên dụng cho 8051 (như USBasp hoặc mạch nạp ISP), thạch anh (11.0592MHz hoặc 12MHz) và tụ điện tạo dao động.
- Thao tác: Lắp IC lên đế cắm, kết nối mạch nạp với các chân ISP (RST, P1.5/MOSI, P1.6/MISO, P1.7/SCK), nạp chương trình chớp tắt LED vào chân P3.0 hoặc P1.0.
- Kết quả: LED kết nối với chân xuất tín hiệu nhấp nháy theo đúng chu kỳ đã lập trình, chứng tỏ IC hoạt động bình thường.
* Lưu ý an toàn: Cấp đúng điện áp định mức (từ 2.7V đến 6.0V), tránh cấp ngược cực nguồn VCC và GND có thể làm hỏng vĩnh viễn IC. Tuân thủ nguyên tắc chống tĩnh điện (ESD).
