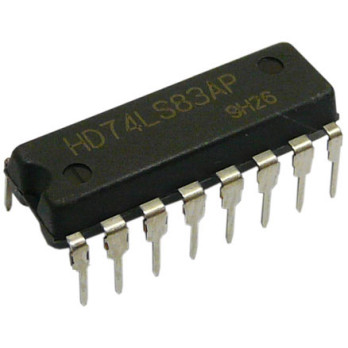

7483
- Hàng trong kho: 108
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 659
- Vị trí: 3R4
Số lượng đã bán: 840
Lượt xem: 180
16.200đ
Giá chưa bao gồm VAT: 15.000đ
1. Giới thiệu tổng quan
IC 7483 là mạch cộng nhị phân 4-bit thuộc họ logic 74xx, chuyên dùng để thực hiện phép cộng số học cho hai số nhị phân 4-bit. Sản phẩm tích hợp khả năng xử lý tốc độ cao, độ tin cậy ổn định và tương thích tốt với các hệ thống vi mạch số chuẩn TTL.
2. Thông số kỹ thuật
- Loại linh kiện: IC Logic / Mạch cộng nhị phân 4-bit (4-Bit Binary Full Adder)
- Họ IC: 74xx
- Điện áp hoạt động: 4.75V đến 5.25V (chuẩn 5V TTL)
- Kiểu chân: DIP-16
- Nhiệt độ hoạt động: 0°C đến 70°C
3. Ứng dụng
- Thiết kế khối ALU (Arithmetic Logic Unit) trong các máy tính mini tự chế.
- Xây dựng mạch cộng/trừ số nhị phân trong các đồ án điện tử số.
- Mạch giải mã, xử lý tín hiệu số và hệ thống đo lường dùng logic cứng.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp 5V DC, đồng hồ VOM, các công tắc logic hoặc điện trở kéo để cấp mức 0/1 cho các ngõ vào A, B và chân nhớ vào (Cin), các LED để hiển thị ngõ ra.
- Thao tác: Cấp nguồn 5V vào chân VCC và GND. Thiết lập các giá trị nhị phân tại các chân ngõ vào A (A1-A4), B (B1-B4) và chân nhớ Cin, sau đó quan sát trạng thái các LED tại ngõ ra Sum (S1-S4) và chân nhớ ra (Cout).
- Kết quả: Các ngõ ra thay đổi trạng thái chính xác theo bảng chân trị của phép cộng nhị phân 4-bit.
* Lưu ý an toàn: Không cấp nguồn vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đúng cực tính nguồn VCC và GND trước khi bật điện.
