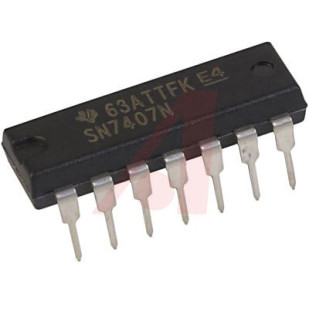

7407

Thẻ: ic 7407 , ic 7407 la gi , ic dem 7407 , hex buffer 7407 , linh kien 74xx , mua ic 7407 , ic 7407 open collector , 3P2

7407

Hàng trong kho: 13
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 77
Vị trí: 3P2

Số lượng đã bán: 16

1 đánh giá - Viết đánh giá

8.640đ

Giá chưa bao gồm VAT: 8.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

IC 7407 thuộc họ logic 74xx, là mạch tích hợp chứa các cổng buffer/driver với ngõ ra dạng hở (open-collector) điện áp cao. Sản phẩm chuyên dùng để chuyển đổi mức logic TTL sang mức điện áp cao hơn để điều khiển các thiết bị ngoại vi như rơ-le, đèn LED hoặc bóng đèn.

2. Thông số kỹ thuật

Loại linh kiện: IC đệm / Driver (Hex Buffers/Drivers with Open-Collector High-Voltage Outputs)
Họ logic: 74xx
Điện áp cung cấp (VCC): 4.75V đến 5.25V
Điện áp ngõ ra tối đa: Lên đến 30V (đối với ngõ ra open-collector)
Dòng điện ngõ ra tối đa: 40mA
Kiểu chân: DIP-14 hoặc SOIC-14

3. Ứng dụng

Làm mạch đệm (buffer) tăng cường khả năng kéo dòng cho các hệ thống vi điều khiển hoặc logic TTL.
Điều khiển các thiết bị ngoại vi công suất vừa như rơ-le, đèn báo, hoặc tải điện áp cao (đến 30V).
Giao tiếp giữa các mạch logic 5V với các mạch ngoại vi có điện áp hoạt động cao hơn.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp 5V DC, đồng hồ VOM, điện trở kéo lên (pull-up resistor), và breadboard.
Thao tác: Cấp nguồn VCC (chân 14) và GND (chân 7). Đưa mức logic thay đổi (0V hoặc 5V) vào chân ngõ vào (input) và dùng VOM hoặc LED kèm điện trở kéo lên để đo trạng thái tại chân ngõ ra (output tương ứng).
Kết quả: Khi ngõ vào ở mức cao (High), ngõ ra kéo xuống mức thấp (Low). Khi ngõ vào ở mức thấp (Low), ngõ ra ở trạng thái hở mạch (High-Z) và bị kéo lên mức cao qua điện trở kéo ngoài.

* Lưu ý an toàn: Không cấp điện áp ngõ ra vượt quá 30V để tránh làm hỏng cấu trúc ngõ ra open-collector của IC. Tuân thủ đúng phân cực nguồn nuôi 5V.
