74165
74165
- Hàng trong kho: 117
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 164
- Vị trí: 3O1
Số lượng đã bán: 76
Lượt xem: 247
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan

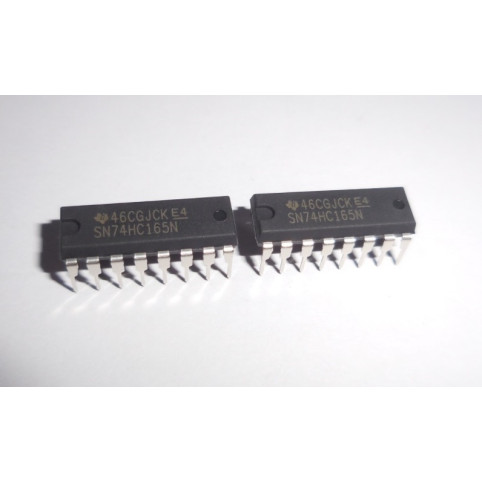

IC 74165 là một thanh ghi dịch 8-bit (8-bit shift register) thuộc họ logic TTL 74xx, hỗ trợ chuyển đổi dữ liệu từ song song sang nối tiếp (Parallel-In/Serial-Out). Sản phẩm nổi bật với khả năng lưu trữ dữ liệu ổn định, tốc độ xử lý nhanh và độ tương thích cao trong các mạch kỹ thuật số truyền thống.
2. Thông số kỹ thuật
- Loại linh kiện: Thanh ghi dịch (Shift Register)
- Họ logic: 74xx
- Điện áp hoạt động: 4.75V đến 5.25V (chuẩn TTL 5V)
- Chế độ hoạt động: Song song sang nối tiếp (Parallel-to-Serial)
- Kiểu chân: DIP-16 hoặc SOIC-16
3. Ứng dụng
- Mở rộng số lượng chân đầu vào (Input Expansion) cho vi điều khiển
- Đọc trạng thái từ bàn phím ma trận hoặc các công tắc gạt
- Truyền thông dữ liệu nối tiếp trong hệ thống nhúng
- Ứng dụng trong các mô hình học tập và thực hành điện tử số
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, đồng hồ vạn năng (VOM), breadboard, các điện trở kéo và LED hiển thị đầu ra.
- Thao tác: Cấp nguồn 5V vào chân VCC và nối GND. Thiết lập các chân dữ liệu song song (A-H), điều khiển chân Shift/Load (PL) và xung clock (CLK) để dịch dữ liệu ra chân Serial Out (Qh).
- Kết quả: Dữ liệu tại đầu ra nối tiếp thay đổi tuần tự theo từng xung clock khớp với giá trị đã nạp song song ban đầu.
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.25V để tránh làm hỏng cấu trúc logic bên trong IC. Đảm bảo đúng chiều chân linh kiện trước khi cấp nguồn.
