1. Giới thiệu tổng quan

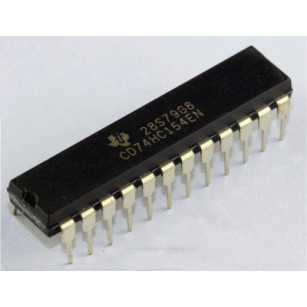

IC 74154 là một mạch tích hợp thuộc họ 74xx hoạt động như một bộ giải mã từ 4 sang 16 đường (4-to-16 Line Decoder/Demultiplexer). Thiết bị nhận 4 đầu vào nhị phân và kích hoạt chính xác một trong 16 đầu ra tương ứng, rất thích hợp cho ứng dụng chọn chip hoặc định địa chỉ bộ nhớ.
2. Thông số kỹ thuật
- Loại linh kiện: IC giải mã / Demultiplexer (4-to-16 line)
- Họ vi mạch: 74xx
- Điện áp hoạt động: 4.75V đến 5.25V (Tiêu chuẩn 5V)
- Đầu vào: 4 đường địa chỉ, 2 đường cho phép (Enable - Active Low)
- Đầu ra: 16 đường (Active Low)
- Kiểu chân: DIP24 hoặc SOIC24
3. Ứng dụng
- Hệ thống định địa chỉ bộ nhớ (Memory address decoding)
- Bộ giải mã dữ liệu trong các hệ thống vi xử lý
- Mạch quét hiển thị LED Matrix, hiển thị 7 đoạn đa kênh
- Mạch chuyển đổi dữ liệu từ dạng nối tiếp sang song song
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, đồng hồ VOM, breadboard, các điện trở hạn dòng và LED hoặc logic probe để quan sát đầu ra.
- Thao tác: Cấp nguồn 5V vào chân VCC và GND của IC. Kéo hai chân Enable (G1, G2) xuống mức thấp (GND). Thay đổi mức logic (0V hoặc 5V) tại 4 chân đầu vào (A0-A3) và quan sát trạng thái mức thấp (0V) chuyển dịch tuần tự qua 16 chân đầu ra (Y0-Y15).
- Kết quả: IC hoạt động tốt khi đúng tổ hợp nhị phân đầu vào sẽ làm cho đúng một chân đầu ra tương ứng chuyển về mức thấp (0V), các chân còn lại ở mức cao (5V).
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đấu đúng cực tính nguồn VCC và GND trước khi bật nguồn.
