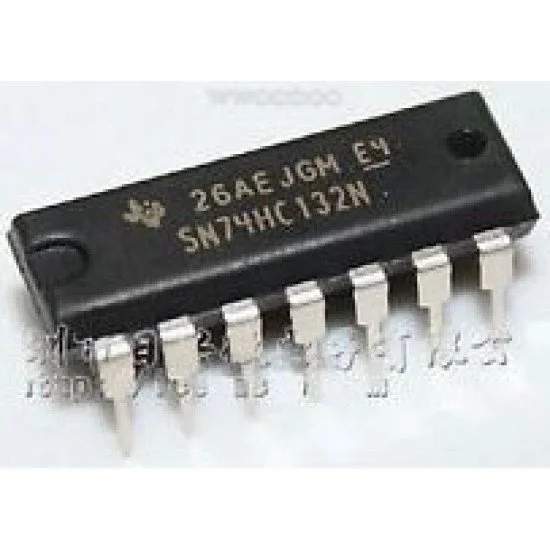

74132
74132
- Hàng trong kho: 130
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 113
- Vị trí: 306
Số lượng đã bán: 82
Lượt xem: 237
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan
IC 74132 thuộc dòng logic 74xx, là mạch tích hợp chứa bốn cổng Schmitt-trigger NAND 2 đầu vào (Quad 2-input NAND Gate). Sản phẩm nổi bật với khả năng xử lý tín hiệu đầu vào có sườn lên và sườn xuống chậm, giúp chống nhiễu hiệu quả và tạo ra tín hiệu đầu ra vuông góc, ổn định.
2. Thông số kỹ thuật
- Loại linh kiện: IC Logic số (Dòng 74xx)
- Chức năng: Cổng NAND 4 kênh tích hợp Schmitt-trigger
- Điện áp hoạt động: 4.75V đến 5.25V (Tiêu chuẩn 5V)
- Dòng điện đầu ra: Lên đến 16mA
- Nhiệt độ hoạt động: 0°C đến 70°C
- Kiểu chân: DIP-14 hoặc SOIC-14
3. Ứng dụng
- Mạch tạo xung nhịp (Clock generator) và mạch dao động
- Mạch định hình xung, loại bỏ nhiễu (Debouncing) cho nút nhấn và công takt
- Hệ thống xử lý tín hiệu số yêu cầu độ chính xác cao và chống nhiễu công nghiệp
- Các mô hình học tập, nghiên cứu điện tử số và vi điều khiển
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, đồng hồ VOM, breadboard, điện trở 330Ω và LED đơn hoặc logic probe.
- Thao tác: Cấp nguồn 5V vào chân VCC (chân 14) và nối chân GND (chân 7) với âm nguồn. Lần lượt thay đổi mức điện áp ở 2 chân đầu vào của một cổng NAND bất kỳ (ví dụ chân 1 và 2) giữa mức 0V và 5V, sau đó quan sát trạng thái của chân đầu ra tương ứng (chân 3).
- Kết quả: Đầu ra phải chuyển đổi trạng thái logic chính xác theo bảng chân lý của cổng NAND và có độ trễ chuyển mạch đặc trưng của Schmitt-trigger.
* Lưu ý an toàn: Không cấp nguồn vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đúng chiều cực tính VCC và GND trước khi bật nguồn.
