7404
- Hàng trong kho: 176
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 526
- Vị trí: 3S3
Số lượng đã bán: 633
Lượt xem: 245
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan

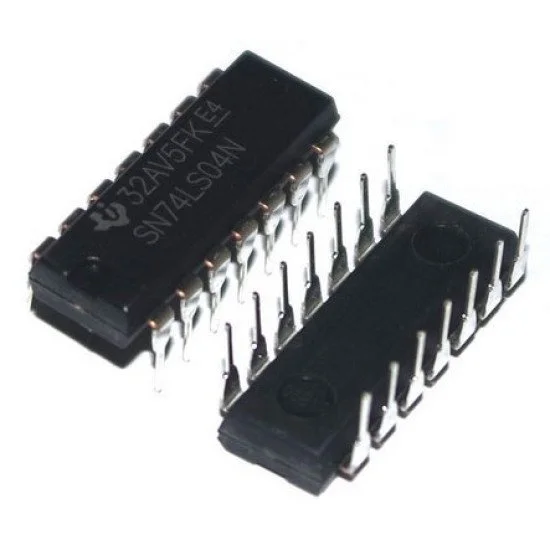

IC 7404 là linh kiện điện tử số thuộc họ 74xx, chứa 6 cổng logic NOT (đảo trạng thái) độc lập bên trong. Sản phẩm đóng gói chuẩn DIP14 thông dụng, chuyên dùng để đảo tín hiệu mức logic trong các mạch điện tử số và hệ thống vi điều khiển.
2. Thông số kỹ thuật
- Model: 7404
- Họ IC: 74xx
- Kiểu chân: DIP14
- Chức năng chính: Cổng NOT (Inverter)
- Điện áp cấp nguồn (VCC): 4.75V đến 5.25V
3. Ứng dụng
- Đảo mức tín hiệu logic (từ 0 lên 1 và từ 1 xuống 0) trong mạch số
- Xây dựng các bộ dao động, mạch tạo xung clock
- Mạch giải mã và xử lý tín hiệu cơ bản
- Ứng dụng trong học tập, nghiên cứu và thiết kế mạch điện tử thực tế
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn điện 5V DC, đồng hồ vạn năng (VOM), breadboard và một vài điện trở cùng đèn LED để hiển thị trạng thái.
- Thao tác: Cấp nguồn 5V vào chân 14 (VCC) và nối chân 7 (GND) xuống mass. Đưa mức logic 0 (GND) hoặc mức logic 1 (5V) vào đầu vào của một cổng (ví dụ chân 1), sau đó đo hoặc quan sát mức logic tại đầu ra tương ứng (chân 2).
- Kết quả: Khi đầu vào ở mức cao (1), đầu ra phải chuyển về mức thấp (0) và ngược lại, đầu vào ở mức thấp (0) thì đầu ra phải ở mức cao (1).
* Lưu ý an toàn: Không cấp nguồn vượt quá giới hạn 5V để tránh làm hỏng IC. Đảm bảo lắp đúng chiều chân nguồn VCC và GND trước khi cấp điện.
