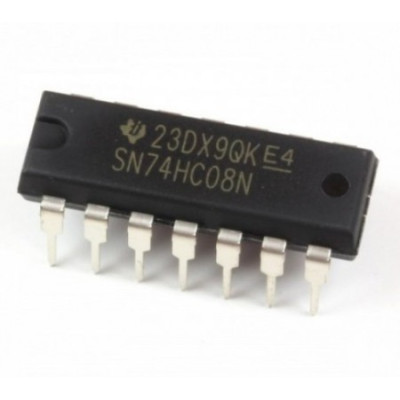

7408
- Hàng trong kho: 205
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1461
- Vị trí: 3S4
Số lượng đã bán: 2318
Lượt xem: 325
6.480đ
Giá chưa bao gồm VAT: 6.000đ
1. Giới thiệu tổng quan
IC 7408 thuộc họ logic TTL 74xx, chứa 4 cổng AND 2 ngõ vào độc lập bên trong một chip tiêu chuẩn 14 chân. Sản phẩm này chuyên dùng trong các mạch xử lý logic số, hệ thống tính toán cơ bản và các ứng dụng giáo dục điện tử nhờ độ ổn định cao và tốc độ chuyển mạch nhanh.
2. Thông số kỹ thuật
- Họ IC: TTL 74xx
- Loại cổng logic: AND (4 cổng)
- Điện áp cấp nguồn (VCC): 4.75V đến 5.25V (chuẩn 5V)
- Dòng điện ngõ ra tối đa: Khoảng 16mA
- Nhiệt độ hoạt động: 0°C đến 70°C
- Kiểu chân: DIP-14 (cắm lỗ) hoặc SOIC-14 (dán)
3. Ứng dụng
- Xây dựng các mạch giải mã, mã hóa và mạch cộng logic cơ bản
- Thiết kế hệ thống điều khiển số trong các đề tài học tập và nghiên cứu điện tử
- Kết hợp với các cổng logic khác (OR, NOT, XOR) để tạo ra các hàm logic phức tạp
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, breadboard, các điện trở hạn dòng, đèn LED và đồng hồ vạn năng (VOM).
- Thao tác: Cấp nguồn 5V vào chân 14 (VCC) và chân 7 (GND). Đưa mức logic 0 hoặc 1 vào 2 chân ngõ vào của một cổng AND bất kỳ (chân 1 và 2), sau đó quan sát đèn LED tại chân ngõ ra (chân 3).
- Kết quả: Đèn LED chỉ sáng (mức logic 1) khi cả hai ngõ vào đều ở mức cao (5V). Nếu một trong hai ngõ vào ở mức thấp (0V) thì ngõ ra phải ở mức thấp.
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.5V cho chân VCC để tránh làm hỏng IC. Đảm bảo đấu đúng cực tính nguồn cấp trước khi bật điện.
