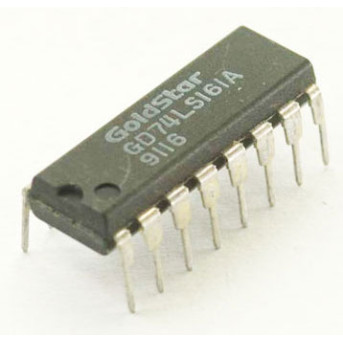

74161
- Hàng trong kho: 51
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 119
- Vị trí: 3O2
Số lượng đã bán: 12
Lượt xem: 245
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan
IC 74161 là một mạch tích hợp thuộc dòng 74xx, nổi bật với chức năng là một counter đồng bộ 4-bit nhị phân (synchronous 4-bit binary counter). Linh kiện này hỗ trợ tính năng nạp dữ liệu song song (parallel load) và khả năng xóa đồng bộ (synchronous clear), rất phù hợp cho các thiết kế hệ thống số cần độ chính xác thời gian cao.
2. Thông số kỹ thuật
- Loại linh kiện: IC đếm nhị phân 4-bit đồng bộ (Synchronous 4-Bit Binary Counter)
- Họ vi mạch: 74xx
- Điện áp hoạt động: 4.75V đến 5.25V (chuẩn 5V TTL)
- Dòng điện đầu ra: Tối đa 16mA
- Tần số đếm tối đa: Lên tới 25MHz - 32MHz (tùy thuộc vào họ công nghệ)
- Kiểu chân: DIP-16 hoặc SOIC-16
3. Ứng dụng
- Thiết kế mạch đếm tần số, mạch chia tần số trong các hệ thống viễn thông và đo lường.
- Ứng dụng trong các bộ tạo xung nhịp, mạch điều khiển tuần tự và máy trạng thái (state machine).
- Sử dụng trong các mô hình học tập, thực hành môn điện tử số và vi xử lý tại các trường kỹ thuật.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp 5V DC, mạch breadboard, đồng hồ VOM hoặc các LED đơn kèm điện trở 330Ω để hiển thị trạng thái ngõ ra (Q0-Q3), nguồn phát xung clock.
- Thao tác: Cấp nguồn VCC vào chân 16 và GND vào chân 8. Đưa mức logic cao (5V) vào chân Master Reset (/MR), Enable P, Enable T và Load. Đưa xung clock vào chân CP (chân 2) và quan sát ngõ ra Q0-Q3.
- Kết quả: Các LED hiển thị đếm tuần tự theo mã nhị phân từ 0000 đến 1111 theo sườn lên của xung clock, sau đó quay lại vòng lặp 0000.
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.5V để tránh làm hỏng IC. Đảm bảo đúng chân VCC và GND trước khi bật nguồn, tuân thủ nguyên tắc chống tĩnh điện (ESD).
