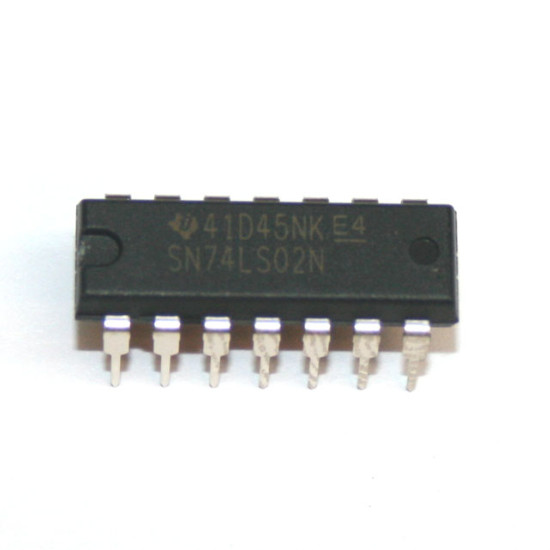

74LS02
- Hàng trong kho: 22
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1241
- Vị trí: 3S2
Số lượng đã bán: 85
Lượt xem: 212
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan
IC 74LS02 là một mạch tích hợp logic thuộc dòng 74LS, bao gồm 4 cổng NOR 2 ngõ vào hoạt động độc lập. Sản phẩm nổi bật với khả năng xử lý tín hiệu số nhanh chóng, tiêu thụ điện năng thấp và độ bền cao, là linh kiện cơ bản không thể thiếu trong các mạch điện tử số.
2. Thông số kỹ thuật
- Loại linh kiện: IC Logic - Cổng NOR
- Dòng sản phẩm: 74LS (Low-power Schottky TTL)
- Điện áp cấp nguồn (VCC): 4.75V đến 5.25V (chuẩn 5V)
- Số cổng logic: 4 cổng NOR 2 ngõ vào
- Dải nhiệt độ hoạt động: 0°C đến 70°C
- Kiểu chân: DIP-14 xuyên lỗ
3. Ứng dụng
- Thiết kế và lắp ráp các mạch logic tổ hợp và tuần tự
- Xây dựng mạch dao động, mạch chốt (latch) và mạch giải mã
- Học tập, nghiên cứu và thực hành môn điện tử số
- Sửa chữa và thay thế linh kiện trong các thiết bị điện tử công nghiệp và dân dụng
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn DC 5V, đồng hồ vạn năng (VOM), đế cắm breadboard và các điện trở kéo (pull-up/pull-down).
- Thao tác: Cấp nguồn 5V vào chân 14 (VCC) và nối chân 7 (GND) với âm nguồn. Cấp các mức logic 0 hoặc 1 vào ngõ vào của một cổng NOR bất kỳ (ví dụ chân 2 và chân 3) và đo điện áp tại ngõ ra tương ứng (chân 1) bằng VOM.
- Kết quả: Ngõ ra chỉ ở mức cao (logic 1, khoảng 5V) khi và chỉ khi tất cả các ngõ vào đều ở mức thấp (logic 0). Nếu ngõ vào có bất kỳ chân nào ở mức cao, ngõ ra phải ở mức thấp (logic 0).
* Lưu ý an toàn: Không cấp điện áp vượt quá 5.25V để tránh làm hỏng IC. Đảm bảo đấu đúng cực tính nguồn VCC và GND trước khi cấp điện.
