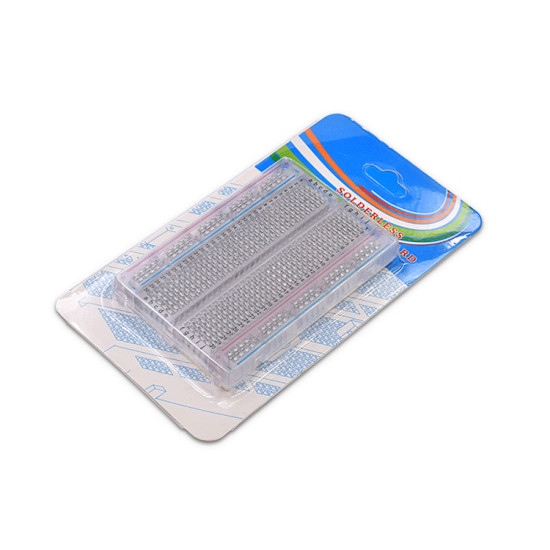

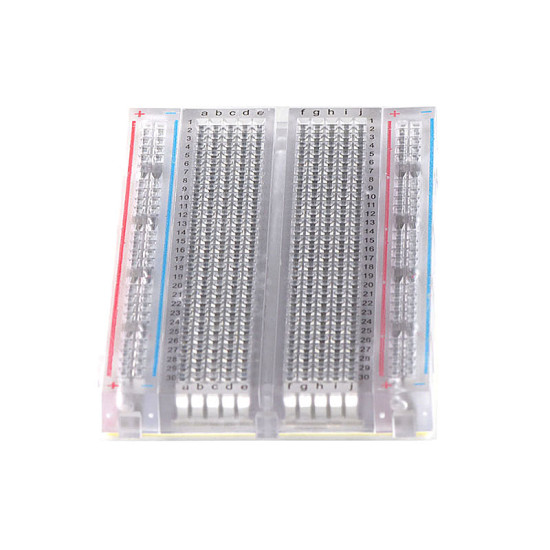

Breadboard MB-102 400 lỗ
Breadboard MB-102 400 lỗ
- Hàng trong kho: 287
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 702
- Vị trí: 6C
Số lượng đã bán: 1805
Lượt xem: 417
16.200đ
Giá chưa bao gồm VAT: 15.000đ
100 sản phẩm trở lên giá: 12.960đ
1. Giới thiệu tổng quan
Breadboard MB-102 400 lỗ là đế cắm thử nghiệm linh kiện điện tử thông dụng nhất giúp người dùng dễ dàng lắp ráp mạch điện tử tạm thời không cần hàn. Sản phẩm có thiết kế chuẩn chất lượng cao, các điểm tiếp xúc làm bằng đồng đàn hồi giúp giữ chắc chân linh kiện và đảm bảo tiếp xúc điện tốt.
2. Thông số kỹ thuật
- Model: MB-102
- Số lỗ: 400 lỗ
- Chất liệu nhựa: Nhựa ABS chống cháy, cách điện tốt
- Chất liệu kẹp tiếp xúc: Hợp kim phosphor bronze mạ niken, chống oxy hóa
- Điện áp dòng tối đa: 300V / 3A
- Kích thước: 82 x 55 x 8.5 mm
3. Ứng dụng
- Làm mô hình nguyên mẫu vi điều khiển (Arduino, ESP32, STM32)
- Học tập và thực hành môn Điện tử căn bản
- Kiểm tra nhanh sơ đồ mạch điện trước khi thiết kế PCB
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Breadboard MB-102, dây cắm testboard đực-đực, đồng hồ vạn năng (DMM).
- Thao tác: Dùng đồng hồ vạn năng đo thông mạch giữa các lỗ trong cùng một hàng dọc theo sơ đồ bên dưới của breadboard để kiểm tra độ tiếp xúc.
- Kết quả: Đồng hồ kêu tít (thông mạch) chứng tỏ tiếp xúc tốt, không bị lỗi đứt ngầm.
* Lưu ý an toàn: Không cấp nguồn điện áp quá cao (>300V) hoặc dòng điện quá tải (>3A) gây chảy nhựa và hỏng board.
