Kit phát triển STM32F103CBT6 Bluepill Plus

Thẻ: kit phát triển stm32 , kit phat trien stm32 , stm32f103cbt6 , bluepill plus , mạch lập trình stm32 , mach lap trinh stm32 , học lập trình arm , hoc lap trinh arm , 1D20

Kit phát triển STM32F103CBT6 Bluepill Plus

Hàng trong kho: 19
Nhà sản xuất: WeAct Studio
Khối lượng: 0.10kg
Mã kho: 1595
Vị trí: 1D20

Số lượng đã bán: 116

2 đánh giá - Viết đánh giá

97.200đ

Giá chưa bao gồm VAT: 90.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

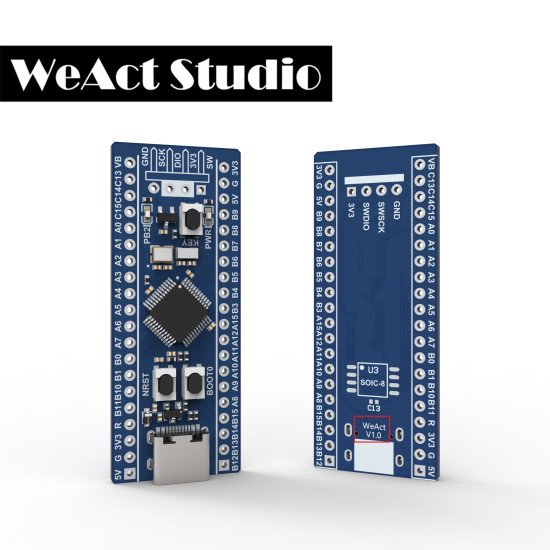

Kit phát triển STM32F103CBT6 Bluepill Plus là board mạch lập trình nhỏ gọn trang bị vi điều khiển STM32F103CBT6 chính hãng ST, hỗ trợ đầy đủ các môi trường phát triển hiện đại như CubeIDE và Arduino IDE. Sản phẩm cung cấp giải pháp lý tưởng cho các ứng dụng nhúng từ cơ bản đến nâng cao nhờ khả năng tích hợp giao tiếp đa dạng và các bộ dao động thạch anh chuẩn xác.

2. Thông số kỹ thuật

Vi điều khiển: STM32F103CBT6 chính hãng ST (hỗ trợ CubeIDE)
Điện áp cấp: 5VDC qua cổng USB Type-C, chuyển đổi thành 3.3VDC qua IC nguồn
Thạch anh hệ thống: 8MHz
Thạch anh RTC: 32.768kHz cho ứng dụng thời gian thực
Giao tiếp hỗ trợ: CAN, I2C, SPI, UART, USB,...
Giao diện ngoại vi: Led trạng thái nguồn, Led PB2, Nút Reset
Kích thước: 53.34 x 15.24mm

3. Ứng dụng

Học tập và nghiên cứu lập trình vi điều khiển ARM Cortex-M3.
Phát triển các thiết bị IoT, cảm biến thông minh và hệ thống điều khiển tự động.
Ứng dụng trong các đồ án điện tử, robot và hệ thống đo lường thời gian thực (RTC).

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Cáp USB Type-C, máy tính đã cài đặt Arduino IDE hoặc STM32 CubeIDE, đồng hồ VOM.
Thao tác: Cấp nguồn 5V qua cổng USB Type-C. Dùng đồng hồ VOM đo tại chân 3.3V để kiểm tra điện áp đầu ra của IC nguồn. Kết nối mạch với máy tính để nạp chương trình test chớp tắt LED (Led PB2).
Kết quả: Led nguồn sáng ổn định, điện áp 3.3V chuẩn xác và LED trạng thái (PB2) nhấp nháy theo chương trình nạp vào.

* Lưu ý an toàn: Không cấp nguồn vượt quá điện áp định mức qua cổng USB hoặc chân 5V. Tránh để các vật liệu dẫn điện rơi vào bề mặt mạch gây chập cháy, hư hỏng linh kiện.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Cổng USB Type-C nối với Máy tính (để cấp nguồn và nạp code qua USB)

C/C++ (Arduino/ESP)

// Định nghĩa chân LED tích hợp trên Bluepill Plus (thường là chân PC13 hoặc PB2 tùy phiên bản)
#define LED_PIN PC13

void setup() {
  // Khởi tạo chế độ cho chân LED là OUTPUT
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH); // Bật LED
  delay(1000);                 // Đợi 1 giây
  digitalWrite(LED_PIN, LOW);  // Tắt LED
  delay(1000);                 // Đợi 1 giây
}
