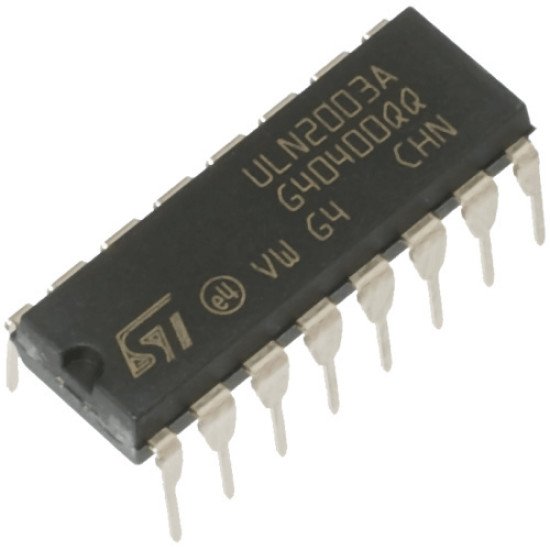

ULN2003
ULN2003
- Hàng trong kho: 106
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1165
- Vị trí: 5B
Số lượng đã bán: 132
Lượt xem: 224
6.480đ
Giá chưa bao gồm VAT: 6.000đ
1. Giới thiệu tổng quan
ULN2003 là vi mạch đệm chuyên dụng, tích hợp các mảng darlington chịu được dòng điện lớn và điện áp cao. Vi mạch bao gồm 7 cặp transistor NPN ghép darlington với cực góp hở và diode chặn tích hợp, cho phép điều khiển trực tiếp các tải có tính cảm ứng từ vi điều khiển 5V.
2. Thông số kỹ thuật
- Điện áp ra max (Vce): 50V
- Điện áp vào max (Vin): 30V
- Dòng điện đầu ra liên tục (Ic): 500mA (biên độ đỉnh lên tới 600mA)
- Dòng điện đầu vào liên tục (IIN): 25mA
- Công suất tiêu tán: 1W trên mỗi cặp darlington
- Nhiệt độ làm việc: -55°C đến 150°C
3. Ứng dụng
- Mạch đệm điều khiển động cơ một chiều (DC motor)
- Mạch điều khiển động cơ bước (Stepper motor)
- Điều khiển relay và tải cảm ứng
- Khối hiển thị ma trận LED
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp 5V, điện trở hạn dòng và một relay hoặc LED.
- Thao tác: Cấp nguồn chung chân GND (chân 8) và chân COM (chân 9). Đưa mức logic cao (5V) vào một chân đầu vào bất kỳ (ví dụ chân 1), đo điện áp và kiểm tra trạng thái dẫn điện tại chân đầu ra tương ứng (chân 16).
- Kết quả: Khi chân đầu vào ở mức cao, chân đầu ra tương ứng kéo xuống mức thấp (dẫn dòng qua tải), các diode nội hoạt động bình thường không bị rò hay chập.
* Lưu ý an toàn: Không vượt quá giới hạn dòng điện 500mA và điện áp 50V của IC. Đảm bảo kết nối đúng chân COM với nguồn tải cảm ứng để tránh hiện tượng quá áp đánh thủng transistor do suất điện động ngược.
