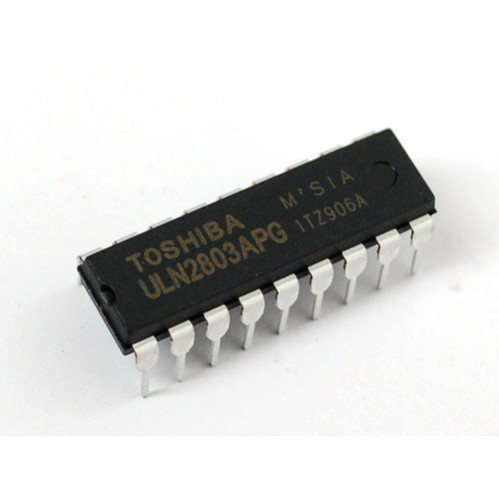

ULN2803
- Hàng trong kho: 67
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1168
- Vị trí: 5B
Số lượng đã bán: 188
Lượt xem: 229
6.480đ
Giá chưa bao gồm VAT: 6.000đ
1. Giới thiệu tổng quan
ULN2803 là một vi mạch đệm cấu tạo gồm 8 cặp transistor NPN ghép Darlington cực góp hở với cực phát chung, cho phép điều khiển dòng điện lớn và điện áp cao. IC tích hợp các diode chặn bảo vệ cho tải có tính cảm ứng và có khả năng tương thích trực tiếp với các vi điều khiển 5V để điều khiển tải riêng biệt.
2. Thông số kỹ thuật
- Model: ULN2803
- Điện áp ra max (Vce): 50V
- Điện áp vào max (Vin): 30V
- Dòng điện đầu ra liên tục (Ic): 500mA mỗi kênh (đỉnh lên tới 600mA)
- Dòng điện đầu vào liên tục (IIN): 25mA
- Công suất tiêu tán: 1W mỗi cặp Darlington
- Nhiệt độ làm việc: -55 ~ 150°C
3. Ứng dụng
- Mạch đệm điều khiển động cơ một chiều (DC Motor)
- Điều khiển động cơ bước (Stepper Motor)
- Khối hiển thị ma trận LED (LED Matrix)
- Điều khiển Relay, van điện từ và các tải cảm ứng công suất lớn
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo diode, nguồn điện 5V, điện trở 1k và 1 đèn LED.
- Thao tác: Đo kiểm tra sự thông mạch của các diode bảo vệ tích hợp giữa chân đầu ra (Collector) và chân COM (chân 9). Cấp nguồn mức cao (5V) vào chân đầu vào (Input) tương ứng để kiểm tra khả năng dẫn dòng kéo cực âm LED xuống GND qua chân đầu ra (Output).
- Kết quả: IC hoạt động tốt khi các diode không bị chập/đứt và đóng/mở tải chính xác theo tín hiệu điều khiển đầu vào.
* Lưu ý an toàn: Không cấp điện áp ngược vào chân nguồn hoặc vượt quá giới hạn điện áp 50V của Vce và 30V của Vin để tránh làm hỏng vĩnh viễn vi mạch.
