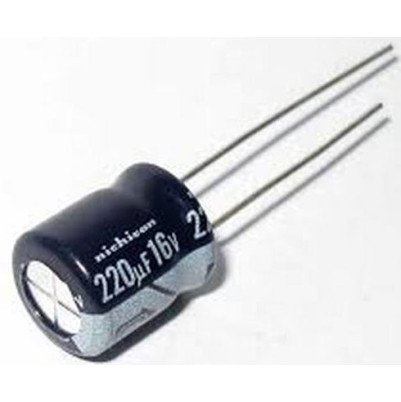

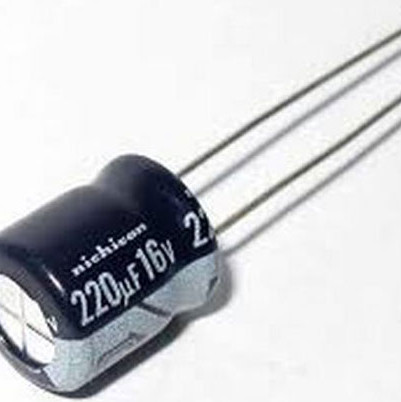

Tụ 220uF/16V
- Hàng trong kho: 170
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 239
- Vị trí: 5A
Số lượng đã bán: 1007
Lượt xem: 275
1.080đ
Giá chưa bao gồm VAT: 1.000đ
1. Giới thiệu tổng quan
Tụ 220uF/16V là loại tụ hóa phân cực phổ biến, đóng vai trò quan trọng trong các mạch điện tử với chức năng lọc nguồn, lưu trữ năng lượng và ghép tín hiệu xoay chiều. Sản phẩm sở hữu độ bền cao, hoạt động ổn định và là linh kiện không thể thiếu trong các bo mạch nguồn hoặc mạch âm thanh.
2. Thông số kỹ thuật
- Loại linh kiện: Tụ hóa (Tụ điện phân nhôm)
- Điện dung: 220uF
- Điện áp đánh thủng tối đa: 16V
- Nhiệt độ hoạt động: -40°C đến 105°C
- Kiểu chân: Chân cắm xuyên lỗ (DIP)
3. Ứng dụng
- Lọc nhiễu và làm phẳng điện áp một chiều sau chỉnh lưu trong các mạch nguồn.
- Ứng dụng trong các mạch dao động, mạch khuyếch đại âm thanh để ghép tầng hoặc lọc tần số.
- Lưu trữ điện năng tạm thời cho các vi điều khiển hoặc cảm biến khi có sụt áp nhẹ.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Sử dụng đồng hồ vạn năng số (DMM) có chức năng đo điện dung hoặc đồng hồ kim (VOM) chỉnh về thang đo điện trở (Rx1k hoặc Rx10k).
- Thao tác: Xả điện tích cũ của tụ bằng cách chập hai chân lại với nhau. Dùng que đo chạm vào hai chân tụ (đỏ vào dương, đen vào âm đối với tụ hóa). Quan sát sự thay đổi trên đồng hồ.
- Kết quả: Nếu dùng đồng hồ kim, kim sẽ dịch chuyển về phía 0 rồi từ từ quay trở lại vị trí vô cùng (tụ nạp xả tốt). Nếu dùng đồng hồ đo điện dung, giá trị hiển thị xấp xỉ 220uF (dung sai cho phép thường là ±20%). Tụ bị chập nếu kim đứng yên ở 0, hoặc bị đứt nếu kim không nhúc nhích.
* Lưu ý an toàn: Tuyệt đối không cắm ngược cực của tụ điện trong mạch điện, vì có thể gây hiện tượng nổ tụ, rò rỉ hóa chất và hỏng linh kiện. Không sử dụng tụ trong mạch có điện áp vượt quá 16V.
