LM317
LM317
- Hàng trong kho: 211
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1254
- Vị trí: 3N4
Số lượng đã bán: 369
Lượt xem: 382
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan

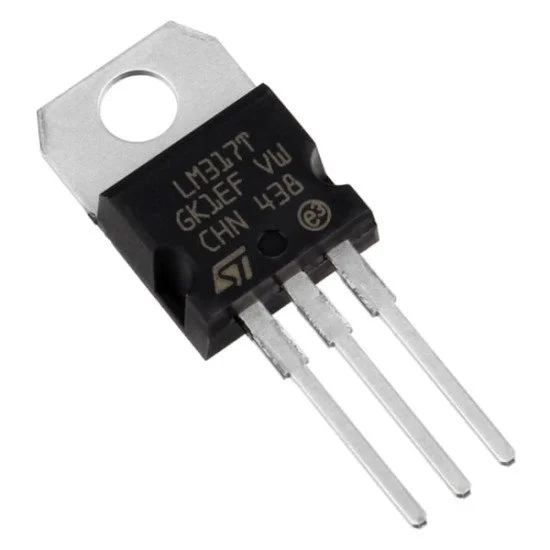

IC LM317 là dòng IC ổn áp tuyến tính điều chỉnh được rất phổ biến, cho phép người dùng tùy biến điện áp đầu ra linh hoạt. Sản phẩm cung cấp dòng điện định mức lên đến 1.5A với dải điện áp đầu ra từ 1.25V đến 37V, là linh kiện cốt lõi trong các thiết kế nguồn một chiều thông dụng.
2. Thông số kỹ thuật
- Model: LM317
- Kiểu chân: TO-220 (3 chân)
- Dải điện áp đầu vào: 4.2V đến 40V DC
- Dải điện áp đầu ra: 1.25V đến 37V (có thể điều chỉnh bằng điện trở)
- Dòng điện đầu ra tối đa: 1.5A
- Độ ổn định tải: 0.1% (điển hình)
- Bảo vệ: Quá nhiệt (Thermal overload protection), giới hạn dòng ngắn mạch
- Nhiệt độ hoạt động: 0°C đến +125°C
3. Ứng dụng
- Thiết kế mạch nguồn DC điều chỉnh điện áp đa năng (Bench Power Supply).
- Mạch sạc pin (ắc quy, pin Lithium-ion, NiMH) với dòng sạc ổn định.
- Nguồn cấp ổn định cho các vi điều khiển, cảm biến và mạch logic.
- Mạch nguồn dòng không đổi (Constant Current Source) cho LED công suất.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp đầu vào (ví dụ nguồn 12V), 1 biến trở (hoặc 2 điện trở để phân áp) và tải giả (bóng đèn 12V hoặc điện trở công suất).
- Thao tác: Lắp mạch cơ bản cho LM317 (Chân 1: ADJ nối với cầu phân áp, Chân 2: VOUT, Chân 3: VIN). Cấp nguồn vào chân VIN, xoay biến trở hoặc đo đạc điện áp tại chân VOUT so với chân ADJ/GND.
- Kết quả: Điện áp đầu ra thay đổi mượt mà theo giá trị tính toán của mạch phân áp (khoảng từ 1.25V trở lên) và giữ ổn định khi thay đổi tải nhẹ.
* Lưu ý an toàn: LM317 tỏa nhiệt rất lớn khi độ chênh lệch áp giữa đầu vào và đầu ra lớn hoặc khi dòng tải cao. Bắt buộc phải gắn tản nhiệt nhôm phù hợp cho IC để tránh hiện tượng ngắt do quá nhiệt.
lm317
