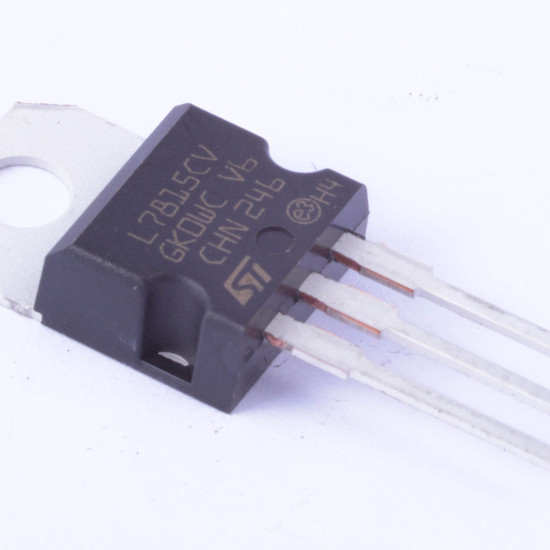

LM7815
- Hàng trong kho: 85
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 60
- Vị trí: 3M6
Số lượng đã bán: 106
Lượt xem: 239
6.480đ
Giá chưa bao gồm VAT: 6.000đ
1. Giới thiệu tổng quan
IC ổn áp LM7815 là linh kiện điện tử chuyên dụng thuộc họ 78xx, có chức năng cung cấp điện áp ra dương 15V cố định từ nguồn điện đầu vào không ổn định. Sản phẩm nổi bật với độ ổn định cao, tích hợp tính năng bảo vệ quá nhiệt và chống quá dòng, giúp bảo vệ an toàn cho các mạch điện tử nhạy cảm.
2. Thông số kỹ thuật
- Model: LM7815
- Điện áp đầu vào (Input): 17V đến 35V DC
- Điện áp đầu ra (Output): +15V DC (cố định)
- Dòng điện đầu ra tối đa: 1.5A (với tản nhiệt phù hợp)
- Kiểu chân: TO-220 (3 chân)
- Nhiệt độ hoạt động: 0°C đến 125°C
3. Ứng dụng
- Mạch nguồn cung cấp cho các thiết bị âm thanh (Audio amplifier), mạch Op-Amp yêu cầu nguồn đôi ±15V.
- Bộ nguồn DC hạ áp ổn định cho vi điều khiển, cảm biến và các thiết bị công nghiệp.
- Làm nguồn chuẩn trong các mạch đo lường và thiết bị điện tử dân dụng.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp DC từ 18V đến 24V, tấm tản nhiệt nhỏ.
- Thao tác: Cấp nguồn dương vào chân 1 (Input), chân 2 (GND) nối mass chung. Dùng VOM đo điện áp tại chân 3 (Output) so với chân GND.
- Kết quả: Đồng hồ hiển thị chính xác mức điện áp ổn định ở khoảng 14.8V đến 15.2V là IC hoạt động tốt.
* Lưu ý an toàn: Phải lắp thêm tụ lọc đầu vào và đầu ra (thường là 0.33uF và 0.1uF) để tránh hiện tượng tự kích dao động. Bắt buộc gắn tản nhiệt khi IC phải hoạt động với dòng tải lớn hoặc điện áp đầu vào quá cao để tránh quá nhiệt gây cháy nổ.
