LM7809
- Hàng trong kho: 141
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 51
- Vị trí: 3M3
Số lượng đã bán: 545
Lượt xem: 280
6.480đ
Giá chưa bao gồm VAT: 6.000đ
20 sản phẩm trở lên giá: 4.860đ
1. Giới thiệu tổng quan

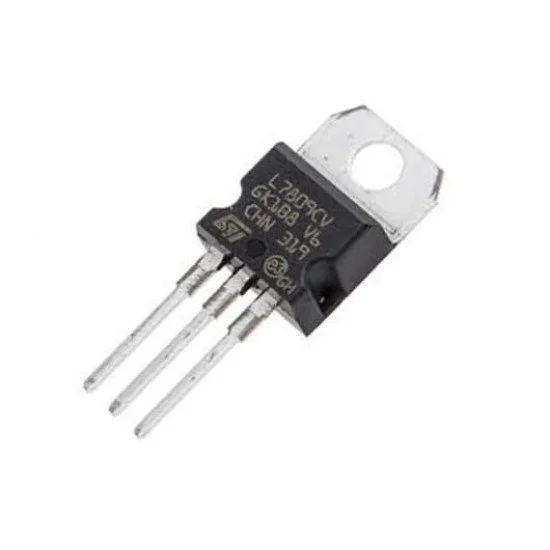

IC ổn áp LM7809 là linh kiện điện tử chuyên dụng dùng để cung cấp điện áp đầu ra ổn định ở mức 9VDC. Sản phẩm nổi bật với khả năng hoạt động bền bỉ, tích hợp các cơ chế bảo vệ quá nhiệt và quá dòng, là giải pháp lý tưởng cho các mạch nguồn điện tử thông dụng.
2. Thông số kỹ thuật
- Điện áp đầu vào: 11.5 - 15VDC
- Điện áp đầu ra: 9VDC
- Dòng điện đầu ra tối đa: 1.5A
- Dãy nhiệt độ hoạt động: 0 - 125 độ C
- Model: LM7809
3. Ứng dụng
- Làm nguồn cung cấp ổn áp 9V cho các vi điều khiển, cảm biến và mạch logic.
- Ứng dụng trong các bộ nguồn hạ áp DC-DC tuyến tính.
- Sử dụng trong các thiết bị âm thanh, mạch amply mini và thiết bị đo đạc.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp DC (12V - 15V), đồng hồ vạn năng (VOM) và tản nhiệt cho IC nếu cần thiết.
- Thao tác: Cấp nguồn dương vào chân Input, chân giữa nối đất (GND), đo điện áp tại chân Output so với chân GND.
- Kết quả: Đồng hồ hiển thị chính xác mức điện áp ổn định ở 9VDC (sai số trong mức cho phép).
* Lưu ý an toàn: Đảm bảo đấu nối đúng cực tính (Input, GND, Output) để tránh làm cháy IC. Sử dụng tản nhiệt khi IC hoạt động với dòng tải lớn hoặc điện áp đầu vào quá cao.
