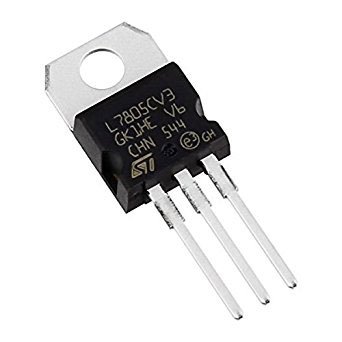

LM7805

Thẻ: ic ổn áp lm7805 , ic on ap lm7805 , lm7805 5v , l7805cv , linh kiện nguồn 5v , linh kien nguon 5v , ổn áp tuyến tính , on ap tuyen tinh , 3M3

LM7805

Hàng trong kho: 772
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 42
Vị trí: 3M3

Số lượng đã bán: 2532

1 đánh giá - Viết đánh giá

5.400đ

Giá chưa bao gồm VAT: 5.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

IC ổn áp LM7805 là linh kiện điện tử thông dụng chuyên dùng để cung cấp điện áp đầu ra cố định 5VDC từ nguồn điện áp đầu vào cao hơn. Thiết bị này nổi bật với khả năng bảo vệ quá nhiệt, quá dòng tích hợp sẵn, giúp đảm bảo tính ổn định và an toàn cho các mạch vi điều khiển, cảm biến và hệ thống điện tử số.

2. Thông số kỹ thuật

Model: LM7805 (L7805CV)
Điện áp đầu vào tối thiểu: 7V - 8VDC
Điện áp đầu ra cố định: 5VDC
Dòng điện đầu ra liên tục: 1A
Dòng đỉnh tối đa: 2.2A
Công suất tiêu tán (không tản nhiệt): 2W
Công suất tiêu tán (có tản nhiệt lớn): 15W

3. Ứng dụng

Cung cấp nguồn 5V ổn định cho các mạch vi điều khiển (Arduino, AVR, PIC).
Làm nguồn nuôi cho các cảm biến, mạch logic và module giao tiếp.
Ứng dụng trong các bộ nguồn hạ áp tuyến tính truyền thống cho thiết bị điện tử dân dụng.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp một chiều (khoảng 9VDC đến 12VDC), đồng hồ vạn năng (VOM), và tản nhiệt nhỏ (nếu cần).
Thao tác: Kết nối chân 1 (Input) với cực dương nguồn vào, chân 2 (GND) với cực âm chung, và đo điện áp tại chân 3 (Output) so với chân GND.
Kết quả: Đồng hồ VOM hiển thị chính xác mức điện áp ổn định ở khoảng 5VDC (từ 4.75V đến 5.25V).

* Lưu ý an toàn: Đảm bảo kết nối đúng sơ đồ chân (Input, GND, Output) để tránh làm cháy IC. Lắp thêm miếng tản nhiệt khi IC phải hạ áp từ nguồn có hiệu điện thế đầu vào cao hơn 9V và dòng tải lớn để tránh quá nhiệt.
