1. Giới thiệu tổng quan

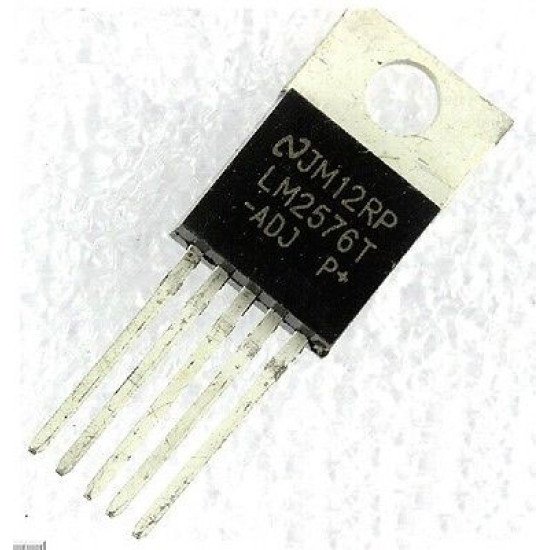

IC ổn áp LM2576 là mạch tích hợp chuyên dụng dùng cho bộ nguồn chuyển đổi hạ áp (buck converter) dạng xung. Linh kiện này cung cấp khả năng ổn áp dòng cao với dòng điện ngõ ra lên đến 3A, có hiệu suất vượt trội so với các IC ổn áp tuyến tính truyền thống và giảm thiểu tối đa hiện tượng tỏa nhiệt.

2. Thông số kỹ thuật

Điện áp đầu vào: Lên đến 40V (tùy phiên bản)
Điện áp đầu ra: Cố định (3.3V, 5V, 12V, 15V) hoặc biến áp điều chỉnh (phiên bản ADJ)
Dòng điện ngõ ra tối đa: 3A
Tần số chuyển mạch nội bộ: 52 kHz
Độ bảo vệ: Giới hạn dòng điện và bảo vệ quá nhiệt
Kiểu chân: TO-220 (5 chân)

3. Ứng dụng

Thiết kế mạch nguồn hạ áp DC-DC hiệu suất cao
Bộ nguồn cho vi điều khiển, bo mạch công nghiệp
Mạch sạc pin và nguồn cấp cho các thiết bị ngoại vi
Hệ thống nguồn trên ô tô và thiết bị điện tử dân dụng

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ VOM, nguồn cấp DC (từ 8V đến 35V), điện trở tải hoặc tải giả, cuộn cảm, diode xung và tụ lọc theo sơ đồ chuẩn của nhà sản xuất.
Thao tác: Lắp IC LM2576 vào mạch nguồn chuẩn với các linh kiện ngoại vi đi kèm (diode Schottky, cuộn cảm phù hợp, tụ lọc ngõ vào/ngõ ra). Cấp nguồn đầu vào và đo điện áp tại chân ngõ ra (Pin 2).
Kết quả: Điện áp tại ngõ ra ổn định đúng mức danh định (ví dụ 5V đối với LM2576-5.0) dù điện áp đầu vào thay đổi trong giới hạn cho phép.

* Lưu ý an toàn: Cần lắp tản nhiệt phù hợp cho IC khi hoạt động với dòng tải lớn. Đảm bảo đúng sơ đồ chân và phân cực của tụ điện, diode để tránh cháy nổ linh kiện.
