LM7905
- Hàng trong kho: 114
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 62
- Vị trí: 3M5
Số lượng đã bán: 160
Lượt xem: 275
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan

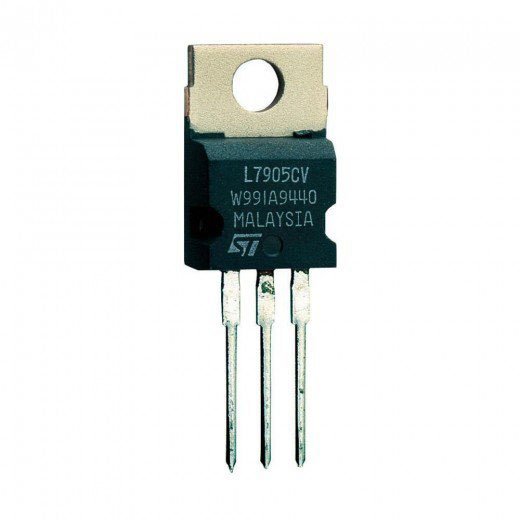

IC LM7905 là mạch tích hợp ổn áp tuyến tính âm phổ biến, được thiết kế để cung cấp điện áp ra cố định -5VDC từ nguồn điện áp đầu vào âm. Thiết bị nổi bật với độ ổn định cao, tích hợp tính năng bảo vệ quá nhiệt và giới hạn dòng điện ngắn mạch, là lựa chọn tin cậy cho các hệ thống điện tử cần nguồn đối xứng.
2. Thông số kỹ thuật
- Điện áp đầu vào: -35VDC (Tối đa)
- Điện áp đầu ra: -5VDC
- Dòng điện cực đại: 1.5A
- Dải nhiệt độ hoạt động: -65 ~ 150 độ C
3. Ứng dụng
- Cung cấp nguồn -5V cho các mạch khuếch đại thuật toán (Op-Amp) trong hệ thống nguồn đôi (+/-).
- Sử dụng trong các thiết bị đo lường điện tử, nguồn máy tính và bộ nguồn công nghiệp.
- Ứng dụng trong các mạch điều khiển tự động hóa yêu cầu độ nhiễu nguồn thấp.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM) số, nguồn cấp điện một chiều âm (khoảng -7VDC đến -25VDC), tụ lọc đầu vào và đầu ra (0.33uF và 0.1uF).
- Thao tác: Kết nối chân GND (chân 2) chung, cấp nguồn âm vào chân IN (chân 1). Sử dụng đồng hồ VOM đo điện áp tại chân OUT (chân 3) so với chân GND.
- Kết quả: Đồng hồ hiển thị chính xác mức điện áp -5VDC ổn định chứng tỏ IC hoạt động tốt.
* Lưu ý an toàn: Cấp ngược cực tính đầu vào hoặc vượt quá điện áp -35VDC có thể làm hỏng vĩnh viễn IC. Nên lắp thêm tản nhiệt khi IC hoạt động với dòng tải lớn để tránh quá nhiệt.
