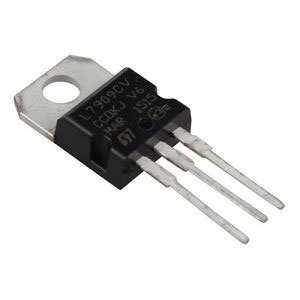

LM7909
- Hàng trong kho: 150
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 63
- Vị trí: 3M5
Số lượng đã bán: 84
Lượt xem: 236
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan
IC ổn áp âm LM7909 là linh kiện điện tử chuyên dụng dùng để cung cấp điện áp đầu ra ổn định ở mức -9VDC từ nguồn đầu vào âm không ổn định. Sản phẩm nổi bật với độ bền cao, tích hợp tính năng bảo vệ quá dòng và ngắt quá nhiệt, giúp bảo vệ tối đa các mạch điện tử nhạy cảm.
2. Thông số kỹ thuật
- Điện áp đầu vào: -35VDC (Max)
- Điện áp đầu ra: -9VDC
- Dòng điện cực đại: 1.5A
- Dải nhiệt độ hoạt động: -40 ~ 80 độ C
3. Ứng dụng
- Cung cấp nguồn cấp âm cho các mạch op-amp, mạch khuếch đại âm thanh (audio amplifiers).
- Sử dụng trong các bộ nguồn đôi (Dual power supply) yêu cầu cả điện áp dương và âm.
- Ứng dụng trong các thiết bị đo lường, thiết bị công nghiệp và mạch nguồn hạ áp DC-DC.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp điện một chiều DC (âm từ -12V đến -25V), tụ lọc đầu vào và đầu ra (0.33uF và 0.1uF).
- Thao tác: Kết nối chân Input với nguồn âm đầu vào, chân GND nối đất chung, đo điện áp tại chân Output so với chân GND.
- Kết quả: Đồng hồ hiển thị chính xác mức điện áp ổn định ở mức -9VDC.
* Lưu ý an toàn: Cấp đúng cực tính đầu vào (chân âm), tuyệt đối không để chập mạch đầu ra quá lâu và sử dụng tản nhiệt phù hợp khi hoạt động ở dòng điện cao gần mức tối đa 1.5A.
