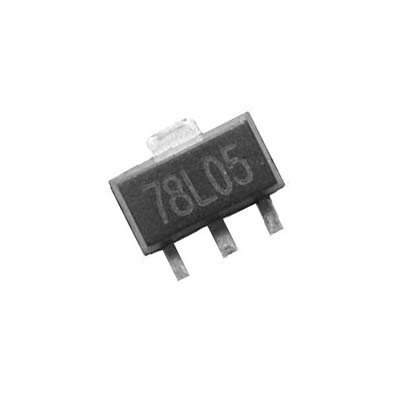

78L05 SOT-89
- Hàng trong kho: 32
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1760
- Vị trí: 5B
Số lượng đã bán: 18
Lượt xem: 227
2.160đ
Giá chưa bao gồm VAT: 2.000đ
10 sản phẩm trở lên giá: 1.944đ
1. Giới thiệu tổng quan
IC ổn áp 78L05 SOT-89 là linh kiện bán dẫn chuyên dụng dùng để cung cấp điện áp ra ổn định ở mức 5V từ nguồn điện đầu vào cao hơn. Sản phẩm có thiết kế nhỏ gọn dạng SOT-89, lý tưởng cho các không gian mạch hạn chế và các thiết bị tiêu thụ dòng điện thấp. IC này tích hợp các cơ chế bảo vệ quá nhiệt và quá dòng, giúp hệ thống hoạt động bền bỉ và an toàn.
2. Thông số kỹ thuật
- Loại linh kiện: IC ổn áp tuyến tính (Linear Voltage Regulator)
- Model: 78L05
- Kiểu chân: SOT-89 (3 chân)
- Điện áp đầu ra: +5V cố định
- Dòng điện đầu ra tối đa: 100mA
- Điện áp đầu vào tối đa: 30V
- Nhiệt độ hoạt động: -40°C đến +125°C
3. Ứng dụng
- Mạch nguồn nuôi cho các vi điều khiển, cảm biến và vi mạch hoạt động ở mức 5V
- Thiết bị điện tử cầm tay, mạch sạc pin nhỏ gọn
- Mạch lọc nguồn, giảm nhiễu cho các linh kiện số và analog
- Các dự án điện tử DIY và thiết bị IoT tiêu thụ dòng thấp
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp điện một chiều từ 7V đến 12V DC, bảng cắm thử (breadboard).
- Thao tác: Kết nối chân vào (Input) của 78L05 với cực dương nguồn cấp, chân GND với cực âm chung, và đo điện áp tại chân ra (Output) so với chân GND bằng đồng hồ VOM.
- Kết quả: Đồng hồ vạn năng hiển thị chính xác mức điện áp ổn định ở khoảng 4.75V đến 5.25V là IC hoạt động tốt.
* Lưu ý an toàn: Không cấp điện áp đầu vào vượt quá giới hạn cho phép (30V) và tránh đấu ngược cực tính để không làm cháy linh kiện.
