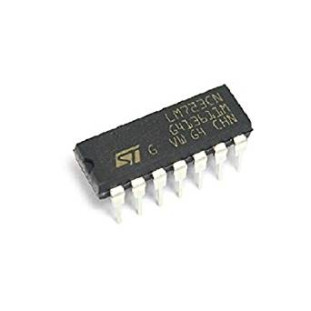

LM723
- Hàng trong kho: 25
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1265
- Vị trí: 5B
Số lượng đã bán: 0
Lượt xem: 264
10.800đ
Giá chưa bao gồm VAT: 10.000đ
1. Giới thiệu tổng quan
IC LM723 (Model: LM723CN) là vi mạch ổn áp tuyến tính kinh điển đóng gói dạng DIP-14, chuyên dùng để thiết kế các bộ nguồn hạ áp chính xác. Sản phẩm cung cấp dải điều chỉnh điện áp rộng từ 2V đến 37V với độ tuyến tính cao đạt 0.1%, hỗ trợ tốt cho chế độ Linear và Switching.
2. Thông số kỹ thuật
- Model: LM723 / LM723CN
- Loại linh kiện: IC ổn áp, điều khiển điện áp
- Kiểu chân: DIP-14 (14 chân cắm lỗ)
- Dải điện áp đầu ra: 2V - 37V
- Độ tuyến tính: 0.1%
- Chế độ hoạt động: Linear & Switching regulator
3. Ứng dụng
- Thiết kế và chế tạo mạch nguồn hạ áp điều chỉnh (Bench Power Supply)
- Mạch ổn áp dòng cao kết hợp với transistor công suất ngoài
- Nguồn cung cấp cho các thiết bị điện tử đo lường yêu cầu độ chính xác cao
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ vạn năng (VOM), nguồn cấp điện thử nghiệm, mạch nguồn mẫu sử dụng IC LM723 và linh kiện ngoại vi theo datasheet.
- Thao tác: Lắp IC LM723 vào đế cắm hoặc hàn trên mạch test, cấp nguồn đầu vào, dùng VOM đo điện áp tại các chân nguồn và chân điện áp đầu ra chuẩn (VREF). Xoay biến trở điều chỉnh để kiểm tra sự thay đổi của điện áp đầu ra.
- Kết quả: Điện áp đầu ra thay đổi mượt mà trong dải từ 2V đến 37V theo thao tác chỉnh biến trở, điện áp chuẩn ổn định đúng thông số kỹ thuật.
* Lưu ý an toàn: Không cấp điện áp đầu vào vượt quá giới hạn tối đa của IC. Kiểm tra kỹ sơ đồ chân DIP-14 trước khi cấp nguồn để tránh tình trạng ngược cực gây hỏng linh kiện.
