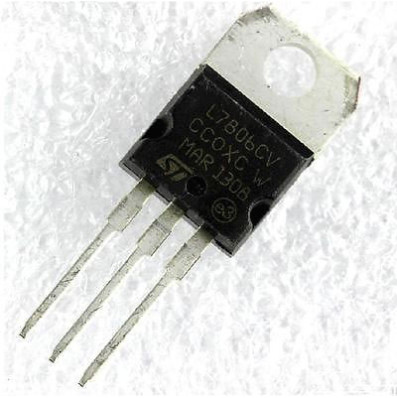

LM7806
- Hàng trong kho: 110
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 58
- Vị trí: 3M2
Số lượng đã bán: 63
Lượt xem: 258
5.400đ
Giá chưa bao gồm VAT: 5.000đ
1. Giới thiệu tổng quan
IC ổn áp LM7806 là linh kiện điện tử chuyên dụng dùng để hạ và ổn định điện áp một chiều. Sản phẩm cung cấp mức điện áp đầu ra cố định 6VDC an toàn và ổn định cho các vi mạch, cảm biến hoặc hệ thống điện tử nhỏ từ nguồn điện cao hơn.
2. Thông số kỹ thuật
- Model: LM7806
- Điện áp đầu vào tối thiểu: 8V
- Điện áp đầu ra cố định: 6VDC
- Dòng cực đại duy trì: 1A
- Dòng đỉnh: 2.2A
3. Ứng dụng
- Cấp nguồn ổn định 6V cho các mạch vi điều khiển, cảm biến và module ngoại vi.
- Sử dụng trong các bộ nguồn hạ áp tuyến tính cho thiết bị âm thanh, đồ chơi điện tử.
- Làm nguồn nuôi cho các mạch sạc pin dung lượng nhỏ hoặc mạch hiển thị LED.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn điện một chiều từ 8V trở lên, đồng hồ vạn năng (VOM) và dây nối.
- Thao tác: Cấp nguồn dương vào chân IN, nối chân GND chung, sau đó dùng đồng hồ đo điện áp tại chân OUT so với chân GND.
- Kết quả: Đồng hồ hiển thị chính xác mức điện áp ổn định ở mức 6VDC, IC không bị quá nhiệt bất thường.
* Lưu ý an toàn: Cấp đúng cực tính đầu vào và đầu ra để tránh làm cháy IC. Nên lắp thêm tản nhiệt phù hợp nếu IC hoạt động ở dòng tải lớn gần mức cực đại.
