Relay 5V 10A 5 Chân

Thẻ: relay 5v , relay 5v 10a , relay 5 chan , srd-05vdc-sl-c , relay 5v arduino , linh kien dien tu , relay 5v 10a 5 chan , mua relay 5v , 5A

Relay 5V 10A 5 Chân

Hàng trong kho: 615
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 207
Vị trí: 5A

Số lượng đã bán: 1591

1 đánh giá - Viết đánh giá

8.640đ

Giá chưa bao gồm VAT: 8.000đ

100 sản phẩm trở lên giá: 7.560đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Relay 5V 10A 5 Chân (SRD-05VDC-SL-C) là linh kiện điện cơ bán dẫn dùng để điều khiển các thiết bị công suất cao bằng tín hiệu điện áp thấp từ vi điều khiển. Sản phẩm nổi bật với khả năng cách ly điện hiệu quả, dòng tải lên đến 10A và độ bền cao trong các mạch tự động hóa.

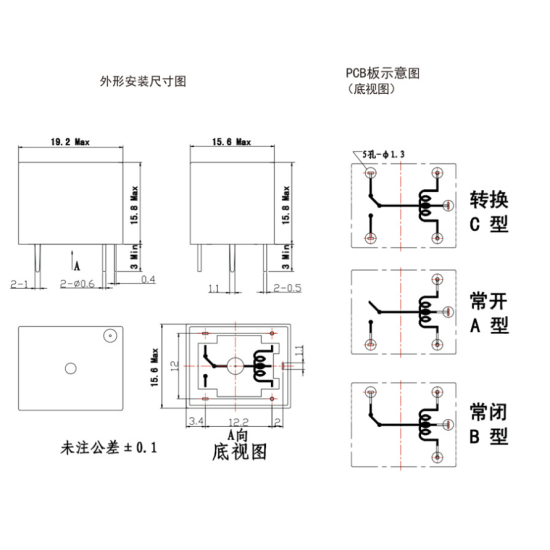

2. Thông số kỹ thuật

Điện áp cuộn dây (Coil Voltage): 5VDC
Dòng chuyển mạch tối đa (Max Switching Current): 10A tại 250VAC hoặc 30VDC
Điện áp chuyển mạch tối đa: 250VAC / 30VDC
Số chân: 5 chân (Cuộn kích: 2 chân, Tiếp điểm: COM, NO, NC)
Thời gian tác động: Dưới 10ms
Kiểu đóng gói: Through-hole (Chân cắm PCB)

3. Ứng dụng

Mạch điều khiển thiết bị điện gia dụng (bóng đèn, quạt máy, máy bơm nước) qua Arduino, ESP8266, ESP32
Hệ thống tự động hóa nhà thông minh (Smart Home)
Mạch bảo vệ và đóng cắt nguồn điện tự động

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (Continuity), nguồn cấp 5VDC (hoặc adapter).
Thao tác: Đo điện trở cuộn dây ở 2 chân kích (thường khoảng 70 ohm). Cấp nguồn 5V vào 2 chân cuộn kích, lắng nghe tiếng tách và dùng VOM đo thông mạch giữa chân COM và NO.
Kết quả: Khi cấp nguồn, COM thông với NO. Khi ngắt nguồn, COM thông với NC. Relay hoạt động tốt nếu tiếng kêu đanh và tiếp điểm đóng mở chính xác.

* Lưu ý an toàn: Không chạm tay vào các chân tiếp điểm khi relay đang đóng điện áp cao (220VAC) để tránh điện giật nguy hiểm.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân IN/Trigger nối với Chân số 7 (Digital Pin) trên Arduino
Chân VCC nối với Nguồn 5V trên Arduino
Chân GND nối với GND trên Arduino

C/C++ (Arduino/ESP)

const int relayPin = 7;

void setup() {
  pinMode(relayPin, OUTPUT);
}

void loop() {
  digitalWrite(relayPin, HIGH);
  delay(1000);
  digitalWrite(relayPin, LOW);
  delay(1000);
}

relay 5v 10a 5 chan srd 05vdc sl c
